大連市引碧入連供水南段三期工程
引碧入連供水南段三期工程——大沙溝凈水廠(二期)工程規模20萬m3/d,,由中國市政工程華北設計研究院設計,大連市引碧入連供水南段工程指揮部負責建設,,大連第四建筑工程公司等單位施工,,工程投資1.4億元,資金來源于亞行貸款和市政府自籌,。設計時間1994~1995年,,施工時間1996~1997年。此項工程獲全國城鄉建設給水排水工程優秀設計二等獎,。
![]() |

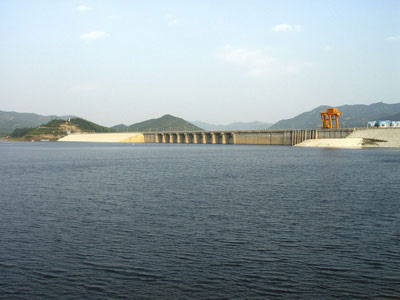

工藝設計方面,,該工程原水為碧流河水庫來水,常年濁度較低,,平均濁度為10 NTU左右,。工程采用常規處理工藝和低溫低濁處理措施,,自動加藥投氯,。其處理工藝流程為:原水經管式靜態混合器、折板反應池,、平流沉淀池,、清水池,、壓力吸水井和送水泵房至配水管網。其中工藝所采用的泵,、閥,、加氯和加藥等主要設備為國外設備。
結構,、建筑設計方面,,主要結構形式是池體鋼筋砼,建筑物框架,、排架及磚混結構,,天然巖石地基超控部分填石,投產3年來使用性能良好,。建筑布局與一期工程和整體環境協調,,被譽為花園式水廠,。
電氣,、自動化設計方面,,變配電系統為10 kV和0.4 kV系統,。送水泵采用10 kV,、1000 kW直配電動機,。10 kV高壓開關柜采用金屬鎧裝手車式中置開關柜,;低壓開關柜采用抽屜式開關柜。自動控制系統,,由工業PLC為核心的分布式計算機監控網絡構成,實現全廠工藝流程的自動檢測及自動化控制,,檢測儀表和主要設備多為國外產品,。
該水廠投產后即達到設計規模,,出水水質達到設計要求(1 NTU以下),,且運轉管理方便,,為大連水司投資少,、成本低、供水可靠性好的凈水廠之一,。Wh/(1000 m3 Mpa)。此兩項參數低于同等規模水廠指標,。
