水廠改造實例
2007年6月29日上午,衛生部召開《生活飲用水衛生標準》專題發布會,，介紹新修訂的《生活飲用水衛生標準》及相關檢測方法。新標準自實施之日起代替《生活飲用水衛生標準》（GB5749-1985），新標準（GB5749-2006）適用于我國的城市或農村的各類生活飲用水,，不論是城市還是農村,、不論是集中式供水還是分散式供水,，都應符合新標準的要求,。
近年來,，國際組織和發達國家的飲用水水質標準有很大進展，世界衛生組織2004年發布了《飲水水質準則》（第三版）中水質指標增至144項,；美國2004年的飲水水質標準中涵蓋水質指標102項,。在我國水質標準的修訂中重點參考了世界衛生組織,、歐盟,、美國,、俄羅斯、日本等組織和國家現行飲用水標準,，指標限值主要取自世界衛生組織2004年10月發布的《飲水水質準則》第三版及2006年的增補本資料,。由于各地飲用水水質和水處理工藝存在差異，新標準選擇的項目盡可能涵蓋不同情況,，一方面力求與國際標準發展趨勢保持一致,，另一方面結合我國現狀，解決我國實際問題,。
新標準頒布之前,，我國城鎮飲水一直參照《生活飲用水衛生標準》（GB5749-1985）進行評價，出水濁度要求＜3NTU（特殊情況不超過5NTU）,，而此次修訂中將標準提高,，出水濁度要求＜1NTU（水源與凈水技術條件限制時為3）,。隨著城市的發展,，城鎮老水廠的出水水質跟水量已不能滿足新的要求,，因此老水廠的擴容和改造已勢在必行。
 |
一,、雙閥濾池的改造
1.1上海梅山礦業有限公司自備水廠雙閥濾池改造
1.1.1改造方案
上海梅山礦業有限公司自備水廠是一座70年代初建成的中小型水廠,，取水取自長江，水廠現有雙閥濾池兩座,，其前身是兩座水力懸浮澄清池,，后因工藝調整改造成雙閥濾池，采用石英砂濾料單層濾料,，其設計濾水能力300m3/h,，由于設計及施工上的原因，改造之后的雙閥濾池沒有達到水質指標及水量要求,，尤其是這幾年更為嚴重,。根據生產工藝和水廠發展，需要提高水量和出水水質,，同時減少用地,，經過比較采用了雙閥濾池改造成高效濾池的方案,，改造的核心是采用DA863彗星式纖維濾料取代石英砂濾料，實現單座濾池設計產水能力為1000 m3/h,，濾后水濁度小于1NTU,，改造工程于2005年5月底完成并投入運行。

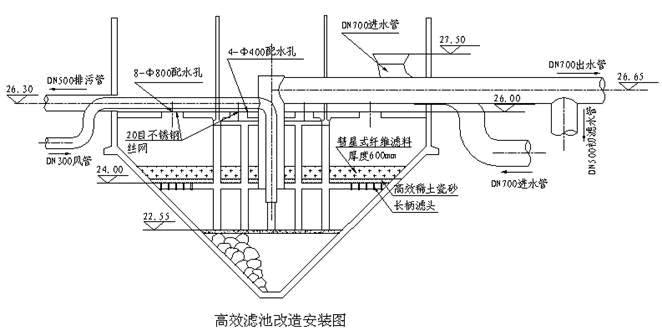

1.1.2內部改造安裝圖
.jpg) |
二,、虹吸濾池的改造
2.1東風汽車總公司三車間的自來水廠虹吸濾池改造
2.1.1改造方案
東風汽車總公司三車間的自來水廠建造于60年代,，現出水水質不能達到國家新頒布的一類水司出水指標。并且該水廠用水量不斷增大,，而凈水構筑物的能力難以滿足要求,。在這種情況下，東風三車間的自來水廠采用DA863自適應濾料對原有的給水濾池進行改造,，改建為D型濾池使該廠的生產能力由原來的日處理水量4萬噸擴建為日處理水量6萬噸,，確保水廠所在的吳家溝區用水的安全性和保障性。改造前,，凈水構筑物有機械攪拌澄清池2組,，網格反應沉淀池2組，圓型虹吸濾池1組和方型虹吸濾池1組,，濾池的濾料為均質石英砂,，濾池設計處理能力為日處理量4萬噸。改造方案,，保留2組機械攪拌澄清池和2組網格反應沉淀池,，在原來的虹吸濾池場地上建造6組D型濾池。原水一部分經機械澄清池處理后進入D型濾池過濾,，另一部分經網格反應斜管沉淀池處理后進入D型濾池過濾,，過濾后出水進入清水池，經二級提升泵提升后輸向廠外管網,。
2.1.2改造后運行出水水質
該水廠自2004年9月動工,，到2005年3月24日調試運行成功，處理效果完全達到設計要求,，各項指標均達到《生活飲用水衛生規范》（衛法監發[2001]161號）中的各項指標，特別是濾池出水濁度均低于0.5NTU以下,。
|
|||||||||||||||||||||||||||||||||||||||||||||||
2.2成都印鈔公司供水車間虹吸濾池改造
2.2.1改造方案
成都印鈔公司位于成都市溫江區,，該公司供水車間原有虹吸纖維濾池6組，單組處理水量為270m3/h,，原虹吸纖維濾池因反沖洗不徹底以致濾料板結,，并且內部管道及金屬構件腐蝕嚴重，無法正常運行,。為滿足用水要求,，現對虹吸濾池內部配水布氣系統及濾料進行改造,，改造為D型濾池，改造后單組處理水量為400m3/h,，滿足了供水車間供水需求,。

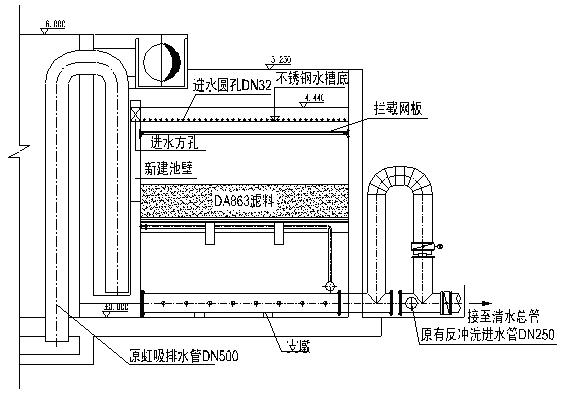

2.2.2改造安裝圖
 |
