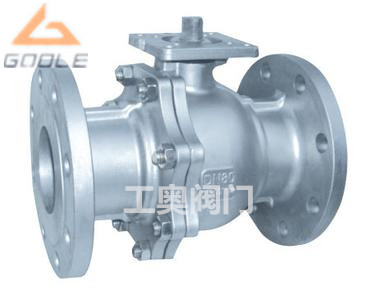

Q41F高平臺O型球閥
 |
人氣：1359 發布時間：2015-02-04 15:54 關鍵詞：Q41F高平臺O型球閥 產品型號：Q41F 應用領域：水處理 產品價格： 想了解更多產品詳情，請 |
一,、Q41F高平臺球閥的概述
高平臺球閥和法蘭閘閥是同屬一個類型的閥門,，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟,、關閉的一種閥門,。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向,。二片式球閥,，三片式球閥,是近年來被廣泛采用的一種新型閥門。
工作原理
A,、開啟過程
1在關閉位置,，球體受閥桿的機械施壓作用，緊壓在閥座上,。
2當逆時針轉動手輪時,，閥桿則反向運動，其底部角形平面使球體脫開閥座,。
3閥桿繼續提升,，并與閥桿螺旋槽內的導銷相互作用,，使球體開始無摩擦地旋轉。
4直至到全開位置,，閥桿提升到極限位置,，球體旋轉到全開位置。
B,、關閉過程
1關閉時,，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉,。
2繼續旋轉手輪,，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°,。
3 快要關閉時,，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈,，閥桿底部的角形平面機械地楔向壓迫球體,，使其緊密地壓在閥座上，達到完全密封,。
二,、Q41F高平臺球閥的特點
1、 啟閉無摩擦,。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題,。
2、 上裝式結構,。對裝在管道上的閥門可直接在線檢查與維修,，能有效減少裝置停車，降低成本,。
3,、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題,。
4,、 低扭矩設計。特殊結構設計的閥桿,，只需配一個小手把閥門就能輕松啟閉,。
5、 楔形密封結構,。閥門是靠閥桿提供的機械力,，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響,，在各種工況下密封性能都有可靠保證,。
6、 密封面的自清潔結構,。當球體傾離閥座時,，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷,，也沖走了密封面上的聚積物,，達到自清潔的目的。
優點
1． 流體阻力小,，其阻力系數與同長度的管段相等,。
2． 結構簡單、體積小,、重量輕,。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料,、密封性好,，在真空系統中也已廣泛使用。
4． 操作方便,，開閉迅速,，從全開到全關只要旋轉90°，便于遠距離的控制,。
5． 維修方便,，球閥結構簡單，密封圈一般都是活動的,，拆卸更換都比較方便,。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離,，介質通過時,，不會引起閥門密封面的侵蝕。
7． 適用范圍廣,，通徑從小到幾毫米,，大到幾米，從高真空至高壓力都可應用,。 球旋轉90度時,，在進、出口處應全部呈現球面,，從而截斷流動,。
高平臺球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性,，如開關無摩擦,，密封不易磨損,，啟閉力矩小。這樣可減小所配執行器的規格,。配以多回轉電動執行機構,，可實現對介質的調節和嚴密切斷。廣泛適用于石油,、化工,、城市給排水等要求嚴格切斷的工況。
