ICB型沖壓管道泵
 |
人氣：2474 發布時間：2015-01-21 14:09 關鍵詞：ICB型沖壓管道泵 產品型號：ICB 應用領域：水處理 產品價格：0 想了解更多產品詳情,，請 |
ICB型不銹鋼沖壓管道離心泵（簡稱：ICB沖壓管道泵）是上海永鵬引進日本九十年代最新技術,，采用最先進的沖壓,、拉伸、彎曲,、脹行,、整形、焊接,、拋光等工藝而制成的單級單吸離心泵,，它的問世，開創了水泵制造業的一場重大變革,。

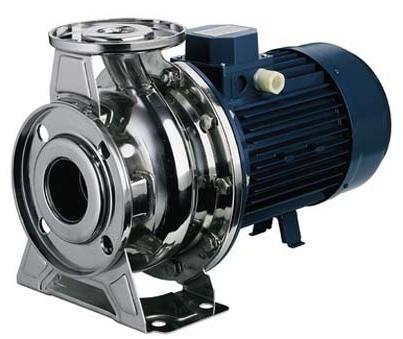

ICB型沖壓管道泵產品
ICB沖壓管道泵具有如下優點
1,、高效節能：由于的ICB沖壓管道泵設計更為合理，流道更為光潔,，因此同比效率高出8%,，能耗降低20%以上。
2,、質優價廉：該泵的性能好于不銹鋼泵,，價格相當于鑄鐵泵。
3,、經久耐用：由于軸封采用耐磨性極好的材質,，軸承全部進口。因此,，該泵的壽命同比高出一倍以上,，而噪音特別輕。
4,、結構輕巧：ICB沖壓管道泵重量?jī)H為鑄造泵的1/8′節約空間1/2以上,。
5、表面光潔：由于采用拋光工藝,，泵體表面光潔如鏡,。
ICB沖壓管道泵采用標準
標記性能及尺寸符合GB5662-85標準，等同于ISO2858-77進出口法蘭符合GB919-88標準,，技術條件符合GB5657-85標準,。
ICB沖壓泵用途
ICB沖壓管道泵已經廣泛應用于貴州省的油脂、食品,、飲料,、醫藥衛生、電力,、紡織,、印染、水處理,、環保,、樓宇供水、鍋爐給手等行業,，輸送溫度不超過180℃的液體介質,。
ICB沖壓泵技術條件
1,、設計壓力：1．0MPa
2、工作溫度-40℃-180℃
3,、機械密封材料靜環：(陶瓷/碳化硅,、碳化鎢)
動環： (石墨/碳化硅/碳化鎢)
密封圈：(丁腈膠/三元乙丙膠/氟膠/四氟)
ICB沖壓管道泵型號說明
ICB沖壓管道泵型號說明
ICB沖壓管道泵技術參數
|
型號Model |
葉輪形式impellerform | 流量Capacitym3/h | 揚程Headm | 轉速Apeedrpm | 效率%Efficiency | 配套電機功率motorPower | 氣蝕余量NPSHr(m) | |
| lCB | ICB(D) | |||||||
| ICB20-12-125 | O | 1.6 | 20 | 2900 | 47 | 0.37 | 3.5 | |
| ICB20-12-160 | O | 1.6 | 30 | 41 | 0.37 | 3.8 | ||
| A | 1.2 | 24 | 40 | 0.55 | ||||
| ICB32-25-125 | O | 3.2 | 20 | 45 | 0.55 | 3.5 | ||
| ICB32-25-160 | O | 32 | 30 | 40 | 0.9 | 3.8 | ||
| A | 2.5 | 24 | 39 | 0.75 | ||||
| ICB50-25-125 | O | 6.3 | 20 | 61 | 1.5 | 1.5 | 2 | |
| A | 5 | 15 | 60 | 1.1 | 1.1 | |||
| lCB50-25-160 | O | 6.3 | 32 | 57 | 2.2 | 3 | 2 | |
| A | 5 | 25 | 56 | 1.5 | 2.2 | |||
| ICB50-25-200 | O | 6.3 | 50 | 49 | 4 | 5.5 | 2 | |
| A | 5 | 40 | 48 | 3 | 4 | |||
| ICB50-32-125 | O | 12.5 | 20 | 63 | 1.5 | 2.2 | 2 | |
| A | 10 | 15 | 62 | 1.1 | 1.5 | |||
| ICB50-32-160 | O | 12.5 | 32 | 58 | 2.2 | 3 | 2 | |
| A | 10 | 25 | 57 | 1.5 | 2.2 | |||
| ICB50-32-200 | O | 12.5 | 50 | 50 | 4 | 5.5 | 2 | |
| A | 10 | 40 | 49 | 3 | 4 | |||
| ICB65-50-125 | O | 25 | 20 | 72 | 22 | 3 | 2 | |
| A | 20 | 15 | 71 | 1.5 | 2.2 | |||
| ICB65-50-160 | O | 25 | 32 | 70 | 4 | 5.5 | 2 | |
| A | 20 | 25 | 69 | 3 | 4 | |||
| ICB65-40-200 | O | 25 | 50 | 64 | 7.5 | 7.5 | 2 | |
| A | 20 | 40 | 63 | 5.5 | 7.5 | |||
| lCB80-65-125 | O | 50 | 20 | 78 | 4 | 5.5 | 2 | |
| A | 40 | 15 | 77 | 3 | 4 | |||
| ICB80-65-160 | O | 50 | 32 | 75 | 7.5 | 7.5 | 2 | |
| A | 40 | 25 | 74 | 5.5 | 7.5 | |||
| ICB80-50-200 | O | 50 | 50 | 73 | 11 | 15 | 2 | |
| A | 40 | 40 | 72 | 9 | 11 | |||
| ICB100-80-125 | O | 100 | 20 | 76 | 9 | 11 | 2 | |
| A | 80 | 15 | 75 | 7.5 | 7.5 | |||
| ICB20-12-125 | O | 3.2 | 5 | 53 | 0.37 | 0.37 | ||
| A | 2.5 | 4 | 51 | 0.37 | 0.37 | 1.7 | ||
| ICB50-25-160 | O | 3.2 | 8 | 47 | 0.55 | 0.55 | ||
| A | 2.5 | 62 | 43 | 0.37 | 0.37 | 1.7 | ||
| ICB50-25-200 | O | 3.2 | 12.5 | 41 | 0.75 | 0.75 | ||
| A | 2.5 | 10 | 39 | 0.55 | 0.55 | 1.7 | ||
| ICB50-32-125 | O | 6.3 | 5 | 55 | 0.55 | 0.55 | ||
| A | 5 | 4 | 53 | 0.37 | 0.37 | 1.7 | ||
| ICB50-32-160 | O | 6.3 | 8 | 49 | 0.55 | 0.55 | ||
| A | 5 | 62 | 45 | 0.55 | 0.55 | 1.7 | ||
| ICB50-32-200 | O | 6.3 | 12.5 | 43 | 0.75 | 0.75 | ||
| A | 5 | 10 | 41 | 0.55 | 0.55 | 1.7 | ||
| ICB65-50-125 | O | 12.5 | 5 | 64 | 0.55 | 0.55 | ||
| A | 10 | 4 | 58 | 0.55 | 0.55 | 1.7 | ||
| ICB65-50-160 | O | 12.5 | 8 | 62 | 0.75 | 0.75 | ||
| A | 10 | 6.2 | 60 | 0.55 | 0.55 | 1.7 | ||
| ICB65-40-200 | O | 12.5 | 12.5 | 55 | 1.1 | 1.1 | ||
| A | 10 | 10 | 54 | 0.75 | 0.75 | 1.7 | ||
| ICB80-65-125 | O | 25 | 5 | 71 | 0.75 | 0.75 | ||
| A | 20 | 4 | 67 | 0.55 | 0.55 | 2 | ||
| ICB80-65-160 | O | 25 | 8 | 70 | 1.5 | 1.5 | ||
| A | 20 | 6.2 | 64 | 1.1 | 1.1 | 2 | ||
| ICB80-50-200 | 0 | 25 | 12.5 | 69 | 2.2 | 2.2 | ||
| A | 20 | 10 | 62 | 1.5 | 1.5 | 2 | ||
| ICB100-80-125 | O | 50 | 5 | 71 | 1.5 | 2.2 | ||
| A | 40 | 4 | 68 | 1.1 | 1.5 | 2 | ||
