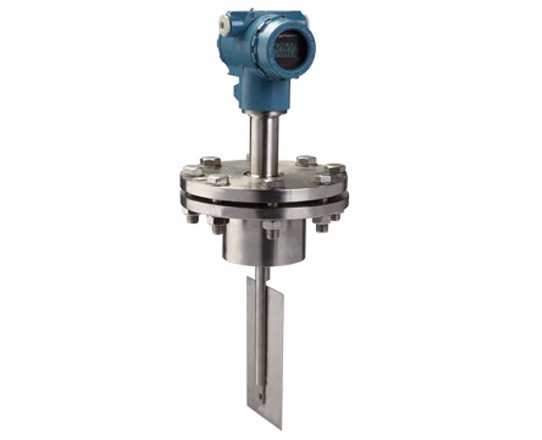

STF系列智能型煙氣流量計,采用新型電容力感應式傳感器,無可動部件,量程寬,靈敏度高,計量準確,抗干擾,、雜質、振動能力強 ,可用于含水,、塵,、油等雜質,、腐蝕性、高溫等氣體介質流量計量,插入式結構,可用于方型管道測量,，性能可靠,，廣泛應用于冶金、電力行業煙氣在線監測,、流量監測,，可完全替換差壓式（孔板、V錐,、阿牛巴,、文丘里等）流量計。

【流量計產品原理】

STF系列智能煙氣流量計是在傳統力傳感器的基礎上,隨著新型傳感器,、微電子技術的發展研制開發成的新型電容力感應式流量計,它既有孔板,、渦街等流量計無可動部件的特點,同時又具有很高的靈敏度、與容積式流量計相媲美的準確度,量程范圍寬,。 采用芯片級的電容式力傳感器,、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心,加之其特有的抗干擾,、抗雜質性能,除能替代常規流量所能測量的流量計量問題,尤其在高粘度,、臟污介質、易凝易堵,、高溫,、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油,、化工,、冶金、電力,、環保,、食品等領域。

 ● 適用管徑范圍寬:Φ10~Φ2000至更大;
 ● 適用溫度范圍廣:-196°C ~ 500°C;
 ● 適用高/低壓力工況:0~42MPa;
 ● 適用各種介質:氣體,、液體(包括高粘度液體,、漿體)、蒸汽;
 ● 適用于低流速介質,其可測量最低流速為0.08m/s,。

【煙氣流量計技術參數】

產品名稱:煙氣流量計
口    徑:DN15~DN3000mm至更大
公稱壓力:0.6~4MPa
工況溫度:-20~+450℃(需更高溫度請與工廠聯系)
精    度:±0.5~±1.5%FS
量 程 比:1:10
殼    體:碳鋼(襯氟);不銹鋼
供電方式:內置3.6VDC鋰電池(可用兩年);外供24VDC
輸出信號:4~20mA二線制;脈沖0~1000HZ;RS485; HART
防護等級:IP65;IP67
防爆標志:本安型ExiallCT4;隔爆型ExdllCT4
表頭顯示:累積流量;瞬時流量;滿量程百分比;故障自檢
連接方式:管道法蘭式(DN15-300mm);插入式(DN100- DN3000mm至更大);在線可拆裝式（訂貨時說明）,。

【煙氣流量計產品特點】

 ◆ 采用先進的第三代電容式力傳感器,，性能可靠，精度,、靈敏度高,；
 ◆ 耐臟污，不堵塞,，抗振動,、電磁干擾，抗雜質能力特強,；
 ◆ 無可動部件,，耐臟污，一體式智能顯示,，安裝簡便免維護,；
 ◆ 壓力損失小，僅為標準孔板的1/2△P左右,；
 ◆ 適用介質范圍廣：能準確測量各種溫度下的氣體,、液體、蒸汽流量,，可測二相流,；
 ◆ 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）,；
 ◆ 整機全密封無死角,，無任何泄漏點，可耐42MPa高壓,；
 ◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠,；
 ◆ 具有多種安裝方式供選擇，安裝簡單,，費用低,；
 ◆ 具有一體化溫度、壓力補償,，直接輸出質量或標方,；
 ◆ 具有可選小信號切除、非線性修正,、濾波時間可選擇,；
 ◆ 計量準確，精度可達到0.2~1.5%,；
 ◆ 重復性好，一般為0.05～0.08%,，測量快速,；
 ◆ 儀表內設自檢程序,，故障現象一目了然；
 ◆ 多種輸出形式,，能遠傳各種參數,；
 ◆ 抗震動性強，一定范圍內可測脈動流,。

【煙氣流量計安裝注意事項】

不允許直接在流量計測量管前后端安裝閥門,、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門,、彎頭等部件也應盡量保證前后直管段長度,，直管段要求前10D,后5D，對于新完工的工藝管道,，應先進行初步吹掃后再安裝流量計,。

◆因工藝需要可采用垂直安裝，被測介質流向可由下至上,，也可由上至下,，但訂購時應向供貨方說明；
◆插入式流量計安裝時,，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面,，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計,；
◆測量管外壁上箭頭所指方向?yàn)楸粶y(cè)介質流向,；
◆流量計殼體必須可靠接地，若無接地條件應向廠方說明,；

【生產能力】年產一萬套
【公司網站】www.styb.cn
【廠家熱線】０２９－８４２１１２１１,，１３７５９８７８１８７

西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎,、強大的科研能力,，匯集西部尖端人才，上太人以“嚴謹,、務實,、創新”為理念，為客戶奉獻行業精品,。我們鄭重承諾,，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題,，本公司負責包修,、包換、包退,，并提供終身維護服務,。
