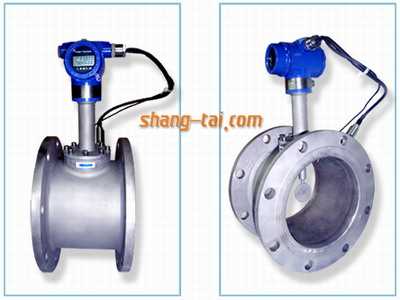

STF壓縮空氣流量計
 |
人氣：2215 發布時間：2015-12-28 10:33 產品型號：STF 應用領域：固廢處置 產品價格：3600 想了解更多產品詳情,，請 |
上太儀表STF系列壓縮空氣流量計主要運用壓縮空氣,、煙氣、尾氣、廢氣介體質的計量上,，此類介質具有含雜質、粉塵,、水分,、油份等特點。STF系列氣體流量計采用新型電容力感應式傳感器,，無取壓孔,，耐臟污、靈敏度高,，安裝簡單免維護,，計量準確，解決傳統差壓式取壓孔易堵塞的缺點,，可完全替代差壓式流量計,。壓損小，適用大型管道,、異型管道,、低壓、負壓管道,，插入式結構,，安裝簡單。
【氣體流量計產品參數】
| 產品名稱 | 壓縮氣流量計 |
| 適用介質 | 壓縮空氣,、氧氣,、氮氣、煙氣,、尾氣,、混合氣體的流量計量 |
| 管徑(DN) | DN15～DN3000mm至更大，可用方型管道,、低壓,、負壓管道 |
| 公稱壓力 | 0.6～4MPa (指連接法蘭公稱壓力，非介質的工作壓力) |
| 工況溫度 | -20～+200℃(需更高溫度請與工廠聯系) |
| 測量精度 | ±1.5%FS |
| 量程范圍 | 1:10 |
| 殼體材質 | 不銹鋼； |
| 供電方式 | 內置3.6VDC鋰電池(可用兩年),；外供24VDC,； |
| 輸出信號 | 4～20mA二線制；脈沖0～1000HZ,；RS485 |
| 防護等級 | IP65,；IP67 |
| 防爆標志 | 本安型ExiallCT4；隔爆型ExdllCT4 |
| 表頭顯示 | 液晶顯示,；累積流量,；瞬時流量；滿量程百分比,；工況壓力,；工況溫度；故障自檢 |
| 連接方式 | 管道法蘭式(DN15-300mm),；插入式(DN100- N3000mm至更大),。 |
| 安裝要求 | 可水平、垂直安裝,；前后直管道應滿足前10D后5D(D公稱通徑) |
| 特殊連接 | 在線拆裝式,；(需特殊連接定貨時請說明) |
【氣體流量計特點】
·采用先進力感應式傳感器，無取壓孔,，耐臟污不堵塞,；
·整臺儀表在設計中無可動部件，安裝簡便免維護
·采用先進的第三代電容式力傳感器,，性能可靠,，精度、靈敏度高,；
·壓力損失小，僅為標準孔板的1/2△P左右
·耐臟污,，不堵塞,，抗振動、電磁干擾,，抗雜質能力特強,，可替代差壓式流量計
·可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)
·整機可做成全密封無死角(焊接形式),，無任何泄漏點,，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法,，即采用砝碼掛重法,。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇在線插入式,，安裝費用低
·具有一體化溫度,、壓力補償,，直接輸出質量或標方
·具有可選小信號切除、非線性修正,、濾波時間可選擇
·能準確測量各種常溫,、高溫500度、低溫-200度工況下的氣體,、液體流量
·計量準確,，精度可達到0.2%
·重復性好，一般為0.05～0.08%,，測量快速
·可根據實際需要更換阻流件(靶片)而改變流量范圍
·低功耗##圖
·安裝簡單方便,，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強,，一定范圍內可測脈動流
◆插入式氣體流量計安裝時,，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面,，焊接短管高度在100mm(從管道內壁至法蘭密封面的距離)
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計,；
◆測量管外壁上箭頭所指方向為被測介質流向,；
◆氣體流量計殼體必須可靠接地，若無接地條件應向廠方說明,；
【生產能力】年產一萬套
【公司網站】 www.styb.cn
【銷售熱線】029-84211211,，13759878187
