手動伸縮蝶閥-SD43F-上海軒工閥門有限公司
 |
人氣：1959 發布時間：2017-03-28 10:44 關鍵詞：手動伸縮蝶閥結構圖 手動伸縮蝶閥安裝說明 手動伸縮蝶閥標準尺寸 產品型號：SD43F 應用領域：水處理 產品價格： 想了解更多產品詳情，請 |

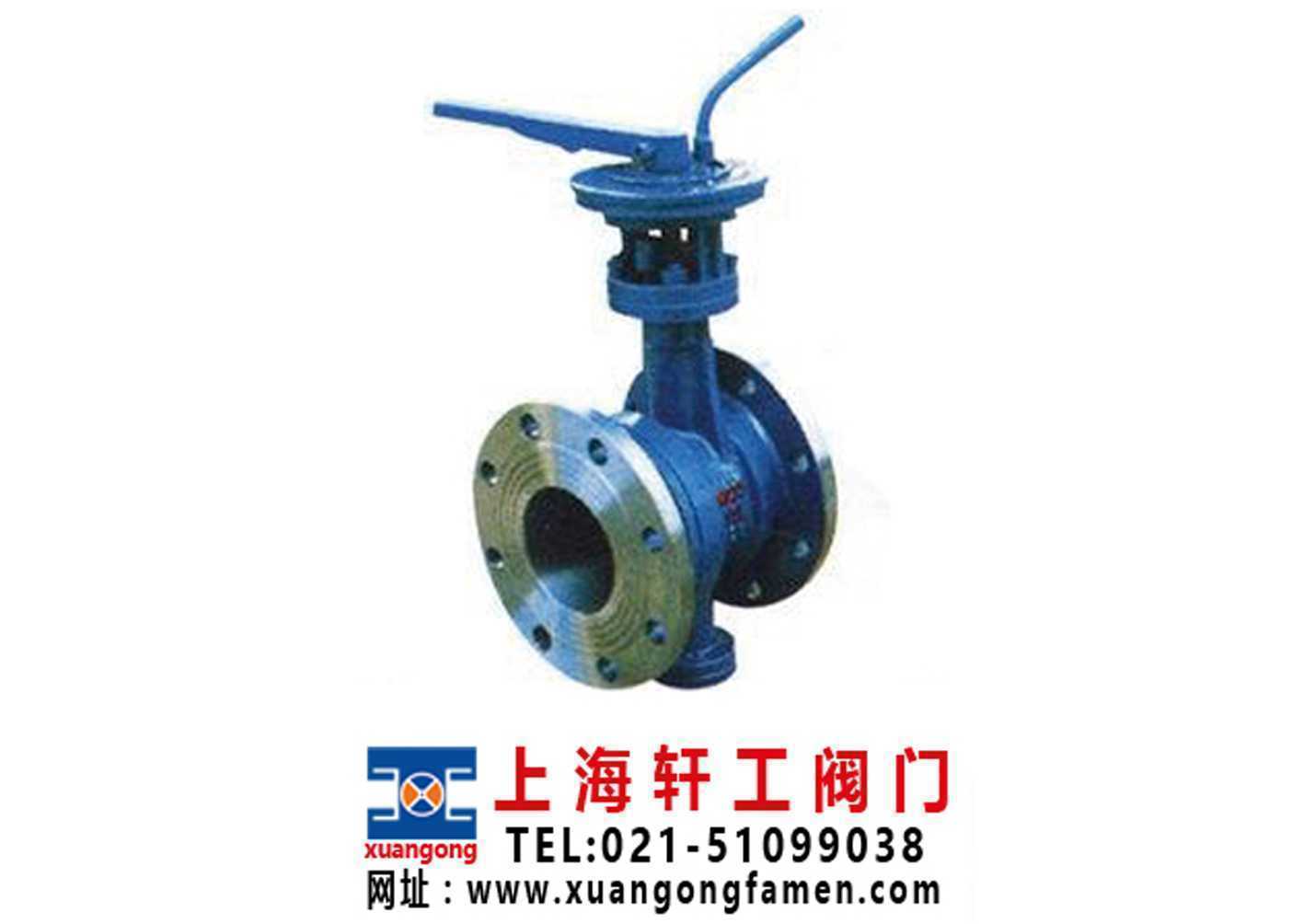

產品名稱：手動伸縮蝶閥
產品品牌：軒工
產品型號：SD43F
產品口徑：DN50-600
產品壓力：1.6-4.0Mpa
產品材質：鑄鋼,、不銹鋼等
產品應用：水,、蒸汽、油品等
產品簡介：
【手動伸縮蝶閥】軒工閥門專業生產廠家,，質量可靠,、價格合理,、優質的售后服務。不斷完善的質量管理體系及強大的技術開發團隊保障手動伸縮蝶閥產品對工況的適用性,、使用壽命長等特點,。優質手動伸縮蝶閥供應商為您提供型號、資料,、尺寸,。先進的制造設備，近十載手動伸縮蝶閥專業制造經驗,，全國大型通用閥門生產企業,，為海內外用戶提供高質量手動伸縮蝶閥產品。
手動伸縮蝶閥概述：
手動伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件,，已在石油,、化工、冶金,、水電等許多領域中得到極為廣泛地應用,。伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,，圓盤形蝶板繞著軸線旋轉,，旋轉角度為0°~90°之間，旋轉到90°時,，閥門則牌全開狀態,。 此閥一般水平安裝。
手動伸縮蝶閥用途及特點：
適用于溫度≤80℃,，公稱壓力≤1.6MPa的食品,、醫藥、化工,、石油,、電力、輕紡,、造紙等給排水,、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能,。
手動伸縮蝶閥主要零件的材質：
零件名稱材料
閥體鑄鐵,、鑄鋼、不銹鋼,、鉻鉬鋼,、合金鋼
蝶板鑄鋼、合金鋼,、不銹鋼,、鉻鉬鋼
密封圈橡膠,、聚四氟、聚內脂,、不銹鋼
閥桿 2Cr13、1Cr13不銹鋼,、鉻鉬鋼
伸縮管鑄鐵,、鑄鋼、不銹鋼,、鉻鉬鋼
填料柔性石墨
手動伸縮蝶閥結構尺寸圖：
手動伸縮蝶閥主要技術參數：
|
性能規范 |
采用標準 |
|
用途及特點 |
法蘭連接尺寸：GB9115-88,； GB17241.6-98 |
|
本蝶閥選用于食品、飲料,、醫藥,、化工等純凈管路及工 |
GB91113-88； GB4216-84 |
|
業,、水處理,、高層建筑、給排水管路作啟閉或調節介質 |
結構長度：GB12221-89 |
|
流量之用,。 |
壓力試驗：GB/T13927-92,； |
|
規格 |
H1 |
H2 |
H3 |
最大 |
最小 |
設計 |
D1 |
Z-d |
||||
|
0.6MPa |
1.0MPa |
1.6MPa |
0.6MPa |
1.0MPa |
1.6MPa |
|||||||
|
50 |
80 |
112 |
32 |
163 |
138 |
151 |
110 |
125 |
125 |
4-14 |
4-18 |
4-18 |
|
65 |
95 |
122 |
32 |
188 |
152 |
170 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
|
80 |
98 |
130 |
32 |
192 |
162 |
177 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
|
100 |
114 |
142 |
32 |
215 |
175 |
205 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
|
125 |
128 |
174 |
32 |
230 |
185 |
215 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
|
150 |
139 |
180 |
32 |
240 |
195 |
225 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
1.產品選型：如有指定型號標準，請直播銷售熱線咨詢價格,，了解詳情,！
2.技術支持：如沒有指定產品型號規格，請把工況要求,、設計圖紙,、技術規范，發送傳真或郵件至本公司,。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa）,，溫度（℃），連接方式（螺紋,、法蘭,、對夾等），驅動方式,。
4.驅動方式：手動,、蝸輪、氣動,、電動等,。
5.產品標準：國標GB、日標JIS,、美標ANSI,、德標DIN等,。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同,。
7.質量標準：質量要求,、質量標準、供方對質量負責的條件按國家有關質量標準,。
