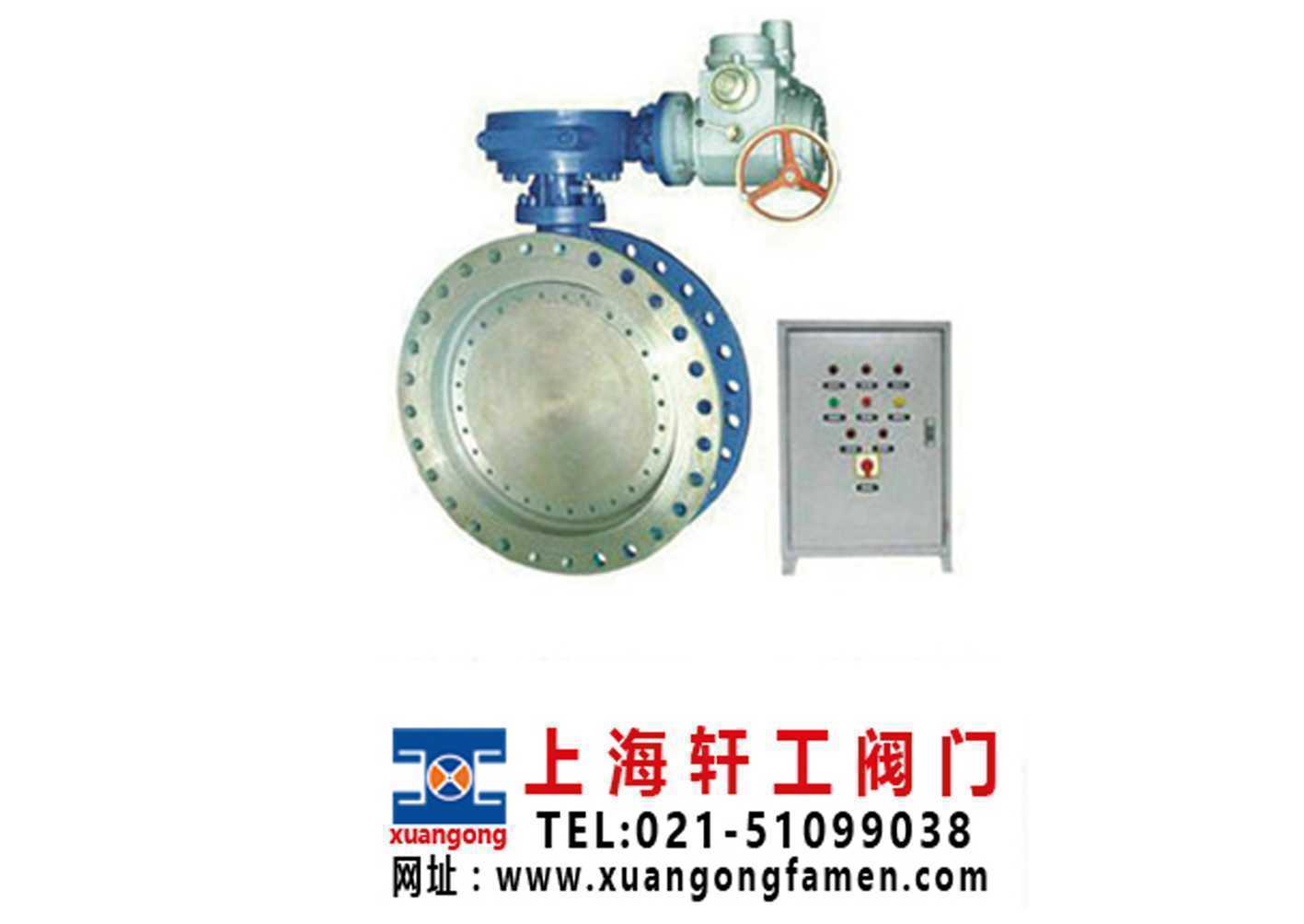

產品名稱:調速蝶閥
產品品牌:軒工
產品型號:DV942X
產品口徑：DN40-2000
產品壓力：0.1-10Mpa
產品材質：鑄鋼,、不銹鋼等
產品應用:水,、海水等
產品簡介：
【調速蝶閥】軒工閥門專業生產廠家，質量可靠,、價格合理、優質的售后服務,。不斷完善的質量管理體系及強大的技術開發團隊保障調速蝶閥產品對工況的適用性,、使用壽命長等特點。優質調速蝶閥供應商為您提供型號,、資料,、尺寸。先進的制造設備,，近十載調速蝶閥專業制造經驗,，全國大型通用閥門生產企業，為海內外用戶提供高質量調速蝶閥產品,。
調速蝶閥結構圖：
調速蝶閥概述:
作位新一代調速型蝶閥,，本閥從設計思路上改變了傳統的靠機械變速來完成蝶板開關速度變化得模式，根據蝶板不同位置得動作特點,，從電動驅動控制上進行了全新的設計,。本系列蝶閥采取改變電動裝置輸入電流的頻率，進而調整電動裝置的轉動速度和輸出力矩,，以達到控制蝶板開關速度,，實現蝶板快關、慢關兩階段關閉或慢開,、快開兩階段開啟的目的,。與液控蝶閥具有同樣的功能。調速蝶閥用途:
本閥適用于介質為水,、海水的管路的 泵出口位置,，作為閉路閥兼有止回閥的特性，用以避免和減少管路系統中介質的倒流和水錘沖擊,，保護管路．對于電廠,、水廠等工作電源十分可靠的場合尤其適用,。
調速蝶閥特點:
1、電動啟閉,，具有任意調整,、止回和截止功能。操作方便,，安全可靠,。
2、本閥可連續實現慢開,、快開或快關,、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生,。
3,、節能驅動，與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能,。
4,、安裝在泵出口時，本蝶閥同時具有止回啊和閘閥的共同功能,，因此可以一閥代兩閥,，節約安裝空間，節省管網造價,。
5,、流阻小。本閥全開時流阻系數不超過０.３,，因此可以節約能源,，降低管路的運行費用。
6,、當發生事故或停電時,，可以通過手動操作控制蝶閥啟閉。
調速蝶閥主要技術參數:
|
公稱壓力（MPa） |
0.25 |
0.6 |
1.0 |
|
|
公稱通經（mm） |
1000～2400 |
800～2400 |
500～1600 |
|
|
試驗壓力 |
強度試驗 |
0.375 |
0.90 |
1.5 |
|
密封試驗 |
0.275 |
0.66 |
1.1 |
|
|
適用介質 |
水,、海水 |
|||
|
適用溫度（℃） |
≤80℃ |
|||
|
安裝方式 |
立式,、臥式 |
|||
|
設計制造 |
法蘭連接尺寸 |
結構長度 |
壓力試驗 |
|
GB12238 |
GB2555-2526-8 |
GB12221 |
GB/T13927 |
|
零件名稱 |
材料 |
備注 |
|
閥體、蝶板,、端蓋 |
HT200,、HT250、QT450-10 |
|
|
閥軸,、錐銷 |
2Cr13 |
|
|
閥體密封圈 |
1Cr18Ni9Ti,、2Cr13 |
|
|
蝶板密封圈 |
NBR、1Cr18Ni9Ti |
|
|
軸承 |
SF-1、 SF-2 |
自潤滑 |
|
填料 |
NBR |
|
|
PN |
DN |
L |
A |
H1 |
H2 |
DO |
B1 |
B2 |
B3 |
B4 |
|
0.25MPa |
1000 |
410 |
|
817 |
1303 |
400 |
225 |
709 |
303 |
770 |
|
1200 |
470 |
1200 |
812 |
1529 |
400 |
225 |
709 |
303 |
760 |
|
|
1400 |
530 |
1400 |
1020 |
1692 |
400 |
225 |
728 |
303 |
760 |
|
|
1600 |
600 |
1600 |
1145 |
1885 |
400 |
275 |
843 |
385 |
778 |
|
|
1800 |
670 |
1800 |
1315 |
1924 |
400 |
275 |
879 |
385 |
792 |
|
|
2000 |
760 |
2000 |
1670 |
2095 |
400 |
275 |
969 |
450 |
856 |
|
|
2200 |
840 |
2200 |
1739 |
2487 |
400 |
430 |
1103 |
540 |
995 |
|
|
2400 |
910 |
2400 |
1699 |
2595 |
400 |
430 |
1103 |
540 |
995 |
|
PN |
DN |
L |
A |
H1 |
H2 |
DO |
B1 |
B2 |
B3 |
B4 |
|
0.6MPa |
800 |
318 |
|
667 |
1190 |
500 |
175 |
583 |
230 |
683 |
|
900 |
330 |
|
745 |
1245 |
400 |
225 |
709 |
303 |
770 |
|
|
1000 |
410 |
|
817 |
1303 |
400 |
225 |
709 |
303 |
760 |
|
|
1200 |
470 |
1200 |
912 |
1529 |
400 |
225 |
728 |
303 |
760 |
|
|
1400 |
530 |
1400 |
1041 |
1693 |
400 |
275 |
843 |
385 |
778 |
|
|
1600 |
600 |
1600 |
1145 |
1885 |
400 |
275 |
879 |
385 |
792 |
|
|
1800 |
670 |
1800 |
1346 |
1924 |
400 |
275 |
969 |
450 |
856 |
|
|
2000 |
760 |
2000 |
1670 |
2095 |
400 |
430 |
1103 |
540 |
995 |
|
|
2200 |
840 |
2200 |
1739 |
2487 |
400 |
430 |
1103 |
540 |
995 |
|
|
2400 |
910 |
2400 |
1850 |
2595 |
400 |
430 |
1103 |
540 |
995 |
|
PN |
DN |
L |
A |
H1 |
H2 |
DO |
B1 |
B2 |
B3 |
B4 |
|
1.0MPa |
500 |
229 |
|
548 |
943 |
500 |
145 |
533 |
162 |
610 |
|
600 |
267 |
|
583 |
985 |
500 |
175 |
583 |
230 |
683 |
|
|
700 |
292 |
|
612 |
1075 |
500 |
175 |
583 |
230 |
683 |
|
|
800 |
318 |
|
677 |
1190 |
400 |
225 |
709 |
303 |
770 |
|
|
900 |
330 |
|
745 |
1245 |
400 |
225 |
709 |
303 |
760 |
|
|
1000 |
410 |
|
817 |
1303 |
400 |
225 |
728 |
303 |
760 |
|
|
1200 |
470 |
1200 |
948 |
1529 |
400 |
275 |
843 |
385 |
778 |
|
|
1400 |
530 |
1400 |
1158 |
1692 |
400 |
275 |
879 |
385 |
792 |
|
|
1600 |
600 |
1600 |
1285 |
1885 |
400 |
275 |
969 |
450 |
856 |
1.產品選型：如有指定型號標準,，請直播銷售熱線咨詢價格,，了解詳情！
2.技術支持：如沒有指定產品型號規格,，請把工況要求,、設計圖紙,、技術規范,，發送傳真或郵件至本公司。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa）,，溫度（℃）,，連接方式（螺紋、法蘭,、對夾等）,，驅動方式。
4.驅動方式：手動,、蝸輪,、氣動、電動等,。
5.產品標準：國標GB,、日標JIS、美標ANSI,、德標DIN等,。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同,。
7.質量標準：質量要求,、質量標準、供方對質量負責的條件按國家有關質量標準,。
