襯膠隔膜閥-G41J-上海軒工閥門有限公司
 |
人氣：1967 發布時間：2017-03-29 15:29 關鍵詞：襯膠隔膜閥結構圖 襯膠隔膜閥安裝說明 襯膠隔膜閥標準尺寸 產品型號：G41J 應用領域：水處理 產品價格： 想了解更多產品詳情，請 |

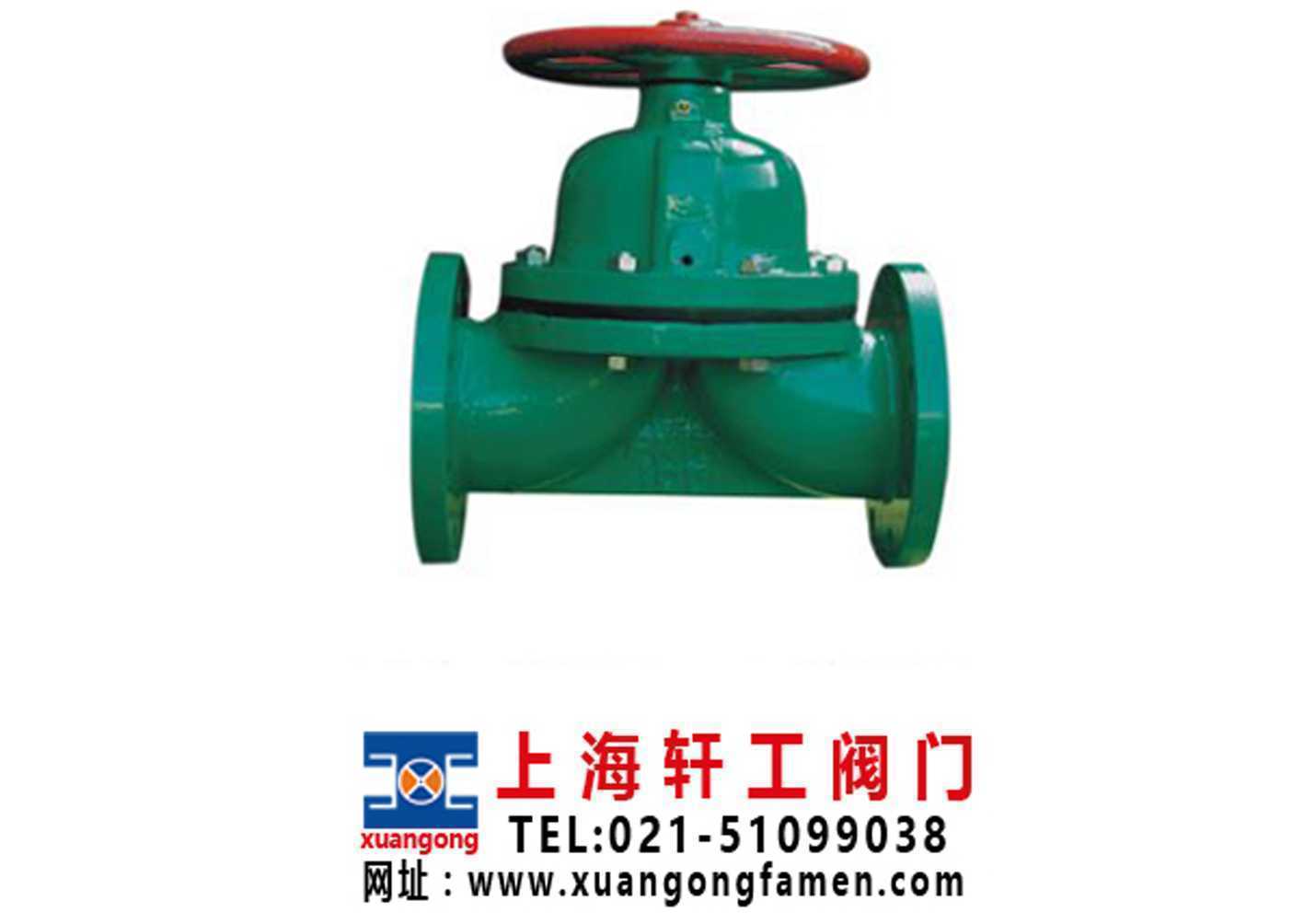

產品名稱：襯膠隔膜閥
產品品牌：軒工
產品型號：G41J
產品口徑：DN15-300
產品壓力：1.0-1.6Mpa
產品材質：鑄鐵,、鑄鋼,、不銹鋼
產品應用：非腐蝕性介質
產品簡介：
【襯膠隔膜閥】軒工閥門專業生產廠家，質量可靠,、價格合理,、優質的售后服務。不斷完善的質量管理體系及強大的技術開發團隊保障襯膠隔膜閥產品對工況的適用性,、使用壽命長等特點,。優質襯膠隔膜閥供應商為您提供型號、資料,、尺寸,。先進的制造設備，近十載襯膠隔膜閥專業制造經驗,，全國大型通用閥門生產企業,，為海內外用戶提供高質量襯膠隔膜閥產品。
用途：
G41J襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,，閥體內腔表面無襯里或覆有可供選擇的各種橡膠,，適用于不同工作溫度和流體管路。襯膠隔膜閥的啟閉是依靠旋轉手輪而達到的,。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別,，以指示閥門的啟閉行程。當順時針放置手輪時,，手輪即下移,，閥瓣隨之帶動隔膜下降使通路截?cái)啵环粗畡t閥門即開啟,，色別隨之顯露,。
產品的性能及優點：
1.由於隔膜閥的流道平滑，流阻小,，故而可獲得較大的流量,。
2.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力,。
3.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠,。因此具有優越的耐腐蝕的特點。
4.本閥門與其它閥門最大的區別在於：采用無填料函的構造,；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態,，從而杜絕了通常閥門的“跑、冒,、滴,、漏”等弊端；
適用介質:
除強氧化劑(如硝酸,、鉻酸,、濃流酸及過氧化氫等和有機溶劑)外的氫氰酸、50%氟硅酸、鹽酸,、30%硫酸,、50%氫氟酸、85%磷酸,、堿,、鹽類、鍍金屬溶液,、氫氧化納,、氫氧化鉀,、中性鹽水溶液,、10%次氯酸鈉、濕氯氣,、氨水,、大部分醇類、有機酸及醛類,、水泥,、石灰漿、植物油,、元素氣體,、醚類、酮類,、酯類,、除鹽水、凈化水等介質,。
技術參數:
1.接口尺寸:法蘭DN15 —DN 300 ,；
2.工作壓力： 1.6MPA；
3.介質溫度: 按照襯里和隔膜材料≤85℃,、≤100℃,、≤120℃、≤150℃,；
4.閥體材質: 鑄鐵,、鑄鋼、不銹鋼,；
5.閥蓋材質: 鑄鐵,、鑄鋼、不銹鋼,；
6.襯里隔膜:可選性各類橡膠,；
7.閥瓣材質: 鑄鐵、鑄鋼,；
8.閥桿材質: 碳鋼,、不銹鋼,；
9.手輪:鑄鐵；
襯膠隔膜閥結構圖：
用途和主要性能規范
|
視裹材質（代號） |
適用溫度 |
適用介質 |
|
硬橡膠（NR） |
-10℃～85℃ |
除強氧化劑（如銷酸,、鉻酸,、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸,、蟻酸和酚酸,、鹽酸、30%硫酸,、50%氫氟酸,、80%磷酸、堿,、鹽類,、鍍金屬溶液、氫氧化鈉,、氫氧化鉀,、中性鹽水溶液、10%次氯酸鈉,、濕氯氣,、氨水、大部分醇類,，有機酸及醛類等,。 |
|
軟橡膠（BR） |
-10℃～85℃ |
具有良好的耐磨性能。主要用于50%以下的硫酸,，氫氧化鈉,、氫氧化鉀、中性鹽浴溶液及氨液,，水泥,、粘土、煤渣灰,、顆粒狀化肥及磨損性較強的固態流體,，各種濃度稠粘液等。 |
|
丁基膠（IIR） |
-10℃～120℃ |
抗腐蝕,、耐磨耗,。能耐極大多數的有機酸、堿和氫氧化合物,、無機鹽及無機酸元素氣體,、醇類、醛類、醚類,、酮類,、酯類等。 |
|
氯丁膠 |
（CR）-10℃～120℃ |
動物油,、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿,，抗磨性好。 |
|
鑄鐵不視裹 |
-40℃～100℃ |
非腐蝕性介質 |
隔膜材質的推薦使用范圍：
|
隔膜材質（代號） |
適宜溫度 |
適用介質 |
|
丁基膠（B級） |
-40℃～100℃ |
良好的耐酸堿性,。85%硫酸,、鹽酸、氫氟酸,、磷酸,、荷性堿和多種酯類。 |
|
天然膠（Q級） |
-50℃～100℃ |
用于凈化水,、無機鹽,、稀釋無機酸。 |
襯膠隔膜閥主要性能參數：
|
型號 |
公稱通徑DN（mm） |
工作壓力WP（Mpa） |
試驗壓力（Mpa） |
試驗溫度（℃） |
|
|
密封 |
強度 |
||||
|
G41J W-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常溫 |
|
G41J W-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|
產品外形及結構尺寸：
|
公稱通徑 |
標準值 |
參考值 |
||||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-фd |
d0 |
H |
H1 |
WT(kg) |
|
PN0.6MPa PN1.0MPa |
||||||||||||
|
15 |
1/2 |
125 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
100 |
105 |
110 |
3.5 |
|
20 |
3/4 |
135 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
100 |
115 |
125 |
4 |
|
25 |
1 |
145 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
120 |
120 |
135 |
5.5 |
|
32 |
11/4 |
160 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
120 |
125 |
150 |
8 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
140 |
135 |
175 |
11 |
|
50 |
2 |
210 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
140 |
155 |
195 |
14 |
|
65 |
21/2 |
250 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
170 |
200 |
23 |
|
80 |
3 |
300 |
195 |
160 |
135 |
3 |
22 |
4-ф18 |
200 |
200 |
255 |
29 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-ф18 |
280 |
270 |
325 |
46 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-ф18 |
320 |
335 |
405 |
70 |
|
150 |
6 |
460 |
280 |
240 |
210 |
3 |
24 |
8-ф23 |
320 |
370 |
450 |
95 |
|
200 |
8 |
570 |
335 |
295 |
265 |
3 |
26 |
8-ф23 |
400 |
480 |
600 |
170 |
|
250 |
10 |
680 |
390 |
350 |
320 |
3 |
28 |
12-ф23 |
500 |
545 |
620 |
270 |
|
300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-ф23 |
500 |
585 |
680 |
320 |
|
PN1.6MPa |
||||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
120 |
110 |
115 |
4 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
120 |
120 |
130 |
5 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
140 |
125 |
140 |
6 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
140 |
130 |
155 |
9 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
160 |
140 |
180 |
12 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
160 |
160 |
200 |
15 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
175 |
205 |
24 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-ф18 |
200 |
205 |
260 |
30 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-ф18 |
280 |
275 |
330 |
48 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-ф18 |
320 |
340 |
410 |
75 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-ф23 |
320 |
375 |
460 |
105 |
|
200 |
8 |
600 |
335 |
295 |
265 |
3 |
30 |
12-ф23 |
400 |
485 |
605 |
182 |
|
250 |
10 |
730 |
405 |
355 |
320 |
3 |
32 |
12-ф25 |
500 |
550 |
625 |
295 |
|
300 |
12 |
850 |
460 |
410 |
375 |
4 |
34 |
12-ф25 |
500 |
590 |
685 |
345 |
襯膠隔膜閥訂貨說明：
1.產品選型：如有指定型號標準,，請直播銷售熱線咨詢價格，了解詳情,！
2.技術支持：如沒有指定產品型號規格，請把工況要求,、設計圖紙,、技術規范,，發送傳真或郵件至本公司。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa）,，溫度（℃）,，連接方式（螺紋、法蘭,、對夾等）,，驅動方式。
4.驅動方式：手動,、蝸輪,、氣動、電動等,。
5.產品標準：國標GB,、日標JIS、美標ANSI,、德標DIN等,。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同,。
7.質量標準：質量要求,、質量標準、供方對質量負責的條件按國家有關質量標準,。
