過濾系統選型
 |
人氣：2300 發布時間：2008-10-20 14:59 關鍵詞：其它 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情,，請 |
過濾器基本參數：
最大工作壓力* 10公斤
最小反沖壓力* 2.8公斤
系統壓力損失 0.08-0.8公斤
每SPINE單元設計流量 （M3/Hr） 5 (20微米)， 10（55 微米）,， 15（大于100微米）
反沖洗時每SPIN單元流速 8-10立方米/小時
反沖洗時每SPIN單元耗液量 17-33升
材料 PP 或,，NYLON
最高工作溫度* 70度
*對于超出此參數的過濾系統請咨詢當?shù)谹RKAL公司代理

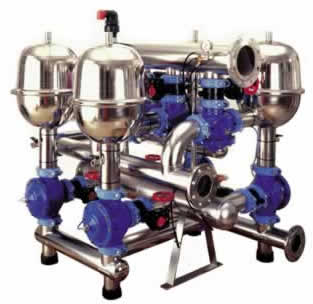

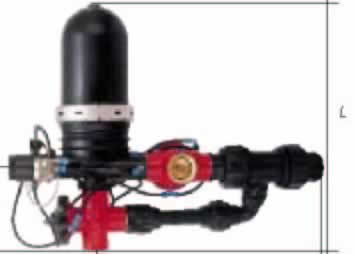

2英寸SPIN KLIN 過濾單元,單體過濾系統和過濾系統
.jpg)
.jpg)
2英寸SPIN KLIN 過濾單元內含一個SPINE，標準單體過濾系統由一個2英寸SPIN KLIN 過濾單元和兩個反沖洗閥及控制配件組成,。過濾系統由多個2英寸SPIN KLIN 過濾單元和相應的閥門,控制件,及管道組成,個各配件可靈活組裝,已滿足過濾流量占地,反沖等要求,。另外有外源反沖型，空氣輔助反沖型（A.A.F.）共三中種模式
總管材料: 304不銹鋼/316不銹鋼/碳鋼表面噴聚脂/全塑
3英寸SPIN KLIN 過濾單元和過濾系統
一個3英寸SPIN KLIN 過濾單元含2個SPINE,，過濾系統是由多個3英寸SPIN KLIN 過濾單元和相應的閥門,，控制件,，及管道組成，各配件可靈活組裝,，以滿足過濾流量,，占地，反沖等要求,。
總管材料: 304不銹鋼/316不銹鋼/碳鋼表面噴聚脂/全塑
SPIN KLIN 過濾系統選型
|
過濾單元數
|
耐壓bar
|
反沖壓力bar
|
最大流量ton/h
|
外型尺寸mm
|
重量kg
|
|||||
| 100-400u | 55u | 20u | 長 | 高 | 寬 | 標準 | 全塑 | |||
|
2英寸標準過濾單元 (每個過濾單元含一個 SPINE)
|
||||||||||
| 2 | 10 | 2.8 | <40 | <26 | <15 | <545 | 815 | 720 | 79 | 70 |
| 3 | 10 | 2.8 | <60 | <40 | <23 | <845 | 815 | 720 | 100 | 90 |
| 4 | 10 | 2.8 | <80 | <53 | <32 | 1145 | 815 | 720 | 121 | 120 |
|
3英寸標準過濾單元 (每個過濾單元含兩個 SPINE)
|
||||||||||
| 3 | 10 | 2.8 | 90 | 60 | 30 | 900 | 1365 | 865 | 160 | 150 |
| 4 | 10 | 2.8 | 120 | 80 | 40 | 1200 | 1365 | 865 | 185 | 170 |
| 5 | 10 | 2.8 | 150 | 100 | 50 | 1500 | 1365 | 865 | 223 | 203 |
| 8 | 10 | 2.8 | 240 | 160 | 80 | 1290 | 1640 | 1125 | 500 | 420 |
| 12 | 10 | 2.8 | 360 | 240 | 120 | 1290 | 2105 | 1125 | 610 | 510 |
| 15 | 10 | 2.8 | 350 | 300 | 150 | 1760 | 2105 | 1970 | 750 | 630 |
| 18 | 10 | 2.8 | 540 | 360 | 180 | 1760 | 2170 | 1970 | 900 | 720 |
|
4英寸標準過濾單元 (每個過濾單元含五個 SPINE)
|
||||||||||
| 3 | 10 | 2.8 | 300 | 200 | 1450 | 1480 | 830 | 335 | 290 | |
| 4 | 10 | 2.8 | 400 | 267 | 1950 | 1520 | 900 | 435 | 370 | |
| 5 | 10 | 2.8 | 500 | 333 | 167 | 2450 | 1520 | 900 | 565 | 485 |
| 6 | 10 | 2.8 | 600 | 400 | 200 | 2950 | 1560 | 970 | 705 | 610 |
**對于更大的流量可以模塊式增加單元,。進出口可由客戶指定。
標準反沖方式為過濾流體壓力,，也可用外壓,，例如空氣等
反沖控制可時間/壓差形式
對于雜質含量很高的液體，流速適當減低
