國內地埋式污水處理廠大盤點?。ㄒ唬?/h1>
更新時間：2021-12-08 11:24
來源：凈水技術
作者: 萬梓薇 馬駿馳
閱讀：9014
【谷騰環保網訊】污水處理的主要建設形式為地上式，占地面積較大,，土地資源浪費嚴重,，不可避免地會對周圍環境和居民生活產生一些不良影響。隨著城市化進程的快速發展和城區外擴,，原規劃在城市邊緣的污水處理廠逐漸被城市包圍,。因此，亟需一種環境友好,、土地資源節省的污水處理廠建設形式以解決目前的困境,。
地下式污水處理廠發展相對較晚，近年來,，隨著相關技術的發展,，在一些環境要求較高、用地緊張的大城市,，已逐步開始建設地下式污水處理廠,。地下污水處理廠由于處于地下全封閉狀態，對周圍環境的影響較小,、協調性強,、可節約土地資源、防止周邊土地貶值,，特別適合在土地資源高度緊張,、環境要求高的地區建設。
本期盤點我國現有的部分地埋式污水處理廠,，帶大家了解國內的地埋式污水處理廠,。
水廠介紹
一、廣州市最大地下污水處理廠——石井凈水廠
石井凈水廠是廣州市占地面積最大的全地埋式污水處理廠,，占地面積14.68公頃,，處理源于白云二線、環城高速至白云區界以北區域的污水,，日處理量高達30萬噸/天,。
一期污水處理主體工藝采用改良A²/O+高效沉淀池工藝，二期采用改良A²/O+V型濾池工藝,，出水水質達到國標一級A排放標準,，出水水質均優于地表Ⅴ類水。
石井凈水廠始終堅持現代化生態型水廠管理理念,，對標行業先進標準,，借鑒行業先進經驗，加強內部管理提升,、技術改造,，水廠管理日趨精細規范。
二,、張家港金港污水處理廠
張家港金港污水處理廠是江蘇省首座全地下式污水處理廠,，占地面積36畝，2010年9月動工,，2012年年底投運,。設計總規模5萬m3/d，一期規模2.5萬 m3/d,，實際運行規模1.4~1.5萬m3/d,，服務面積130萬km2，服務人口20多萬,。2016年共處理污水5.6萬m3,，COD削減量為862t，氨氮削減量為168t,，總磷削減量為21t,。

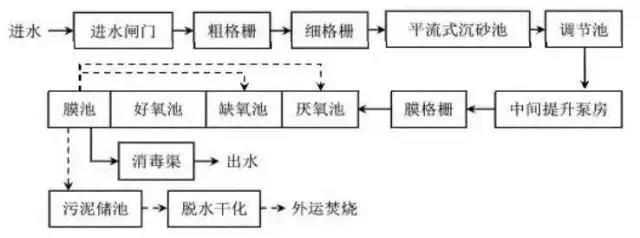

主體工藝采用AAO+MBR工藝，出水水質執行一級A排放標準,。污泥采用離心濃縮脫水,，干化后外運焚燒。
該污水廠地上部分布局合理,，景觀優美,，作為科普教育既定，定期向市民開放,，展示現代化的污水處理工藝流程,，宣傳建設生態文明城市的理念。
三,、合肥塘西河再生水廠
合肥市塘西河再生水廠服務面積788公頃,，服務人口約15萬，設計規模3.5萬m3/d（一期0.5萬m3/d,，二期3萬m3/d）,，二期于2012年投運，是塘西河“五管齊下”綜合治理工程的重要組成部分,。
塘西河廠70%服務區域?yàn)樾陆ǖ挠晡鄯至髦乒芫W(wǎng),，進水COD濃度約250~350 mg/L,，TN約20~30 mg/L，TP約4.5~5 mg/L,。水廠主體工藝采用倒置式AAO+MBR工藝,，出水指標同時滿足GB18918-2002一級A排放標準和GB/T18921-2002娛樂性景觀用水標準。污泥離心濃縮脫水后外運集中處理處置,。
該廠采用半地下式建設方式,，所有處理構筑物合成一體埋于地下，其上設檢修空間并以綠化覆蓋,。
四,、昆明市第十水質凈化廠
昆明市第十水質凈化廠位于昆明市官渡區東二環以東、石虎關立交東北,，占地3.93公頃,，2013年7月通水投運，全地下式布置形式,。
污水處理采用AAO+MBR工藝,，污泥處理采用儲泥池+離心脫水+外運。
十廠設計規模15萬m3/d,，最大流量19萬m3/d,，再生水處理規模4.5萬m3/d，服務面積20.34平方公里,，服務人口43萬人,。十廠出水執行國家一級A排放標準，尾水排至海明河,。
五,、昆明市第十一水質凈化廠
昆明市第十一水質凈化廠位于昆明市官渡區虹橋立交東南側，歸十路南側,、一號路西側,，占地4.07公頃，采用全地下布置形式,。
污水廠設計規模6萬m3/d（校核規模8萬m3/d,，雨季處理能力12萬m3/d），現狀實際運行3~4萬m3/d,，另配套建設近期0.5萬m3/d,，遠期3萬m3/d的再生水處理設施。該廠于2013年1月動工,，2015年5月建成,，2015年10月通水，2016年8月正式投運,，服務面積19.3km2,，服務人口16萬人,。
工藝采用倒置AAO生物反應池+高效沉淀池+V型濾池，沒有選用MBR工藝,。該廠初沉池一般停運,，在雨季作為調蓄池，可減少暴雨徑流對污水廠生化系統的沖擊,，保證運營安全,，生化處理后的二沉池較長,，水力停留時間3.3 h,，出水控制在10 mg/L以下。深度處理采用斜板沉淀+V型濾池+紫外消毒,，出水標準達到一級A排放標準排入東白沙河,，再生水采用次氯酸鈉消毒回用，污泥采用離心脫水至80%后外運,。
六,、昆明經開區普照水質凈化廠
普照廠位于昆明經濟技術開發區普照村昆石高速、寶象河和小普路之間地塊,，占地面積約6.6公頃,，服務面積63.3km2，服務人口15.35萬人,。
普照廠采用MSBR工藝,，預處理后的污水進入MSBR生物反應池生化處理。采用全地下式布置形式,，污水廠土建工程設計規模按遠期10萬m3/d一次建成,，設備按一期5萬m3/d配置，實際運行水量為4萬m3/d,，再生水處理一期規模4萬m3/d,，遠期規模8萬m3/d。工程自2013年8月開工建設,，2014年12月完成主體工程建設并順利通水調試,，2015年10月正式通水，2015年12月投運,。
七,、南三環水務
中原環保股份有限公司南三環水務分公司（簡稱“南三環水務”）位于河南省鄭州市，服務范圍為南三環以南,、南水北調總干渠以北,、京廣鐵路以西區域，服務面積16平方公里,，占地面積78畝,?？傇O(shè)計污水處理規模10萬m3/日，采用前置缺氧段AAO脫氮除磷工藝,，深度處理采用高效沉淀池+V型濾池+次氯酸鈉消毒工藝,，出水水質執行河南省《賈魯河流域水污染物排放標準》。該項目被列入國家水污染防治“十二五”規劃,，2011年和2012年連續兩年被列為省級重點工程,，2014年8月建成試運行，工程投資概算為50750.08萬元,。
南三環水務采用半地下式建設,，是河南省首家半地下式城市污水處理廠。將生產區主要構筑物合建成一個集約化水池,，在其上部建造一個高約4.25m的大型鋼筋混凝土箱體,，箱體長247.5m，寬127m,。箱體的底板即為水池的頂板,，形成一個二層的半地下式空間結構，上層為巡視操作層,，下層為水池結構,，箱體頂板覆土1.5m以種植綠化植物。在箱體頂部建有“中水主題公園”,，公園所用景觀用水為處理消毒過再經進一步強化脫色除濁后的中水,。
南三環水務獨特的建設方式，不僅有效節約用地,，而且實現了市政污水處理廠建設與城市綠化景觀的和諧統一,，是一家與自然環境和諧共處的現代化、花園式,、半地下,、集約化污水處理企業。南三環水務在七里河上游興建,，對加快鄭州市城市基礎設施建設,，解決南三環以南區域污水排放問題，改善鄭州市區南部地下水及地表水環境,，提高居民生活質量,，確保淮河流域污染治理目標實現具有重要的現實意義,。
八,、河濱再生水廠
河濱再生水廠位于河濱公園靠南明河處?？捎玫貕K面積18497m²(27.75畝),。
河濱再生水廠現狀為公園,，規劃不允許地上有跟公園無關的建筑。由于地形高差較大,，為了有效利用地形,，減少土方量和邊坡支護費用，再生水廠設置為地下四層,，西北角地形高差大（17m）的地方設置成局部四層,，其余較平坦的地方地下2層。再生水廠操作層頂部1056 m,，高于200年一遇洪水位1055.716m,。
九、貴鋼再生水廠
貴鋼再生水廠位于貴陽市花冠路貴鋼BRT樞紐站位置,，可用地塊面積15236 m²（22.85畝）,。
貴鋼再生水廠上部為BRT交通樞紐,，污水廠設計時上部BRT交通樞紐設計已經完成,，因此污水廠地下空間的柱網必須與上部建筑完全保持一致，地下空間利用率相比其他三廠略低,。
再生水廠操作層頂標高1065m,，高于200年一遇洪水位1052.19m。
十,、貴棉再生水廠
貴棉再生水廠廠址位于浙江商城內,，可用地塊面積9240m²（13.86畝）。
貴棉再生水廠上部為商場,，可用地是四個廠中最小的,，僅13.86畝，地下沒有足夠的空間,，辦公,、化驗等設置在商場內特定區域，在商場未建成之前,，設臨時綜合樓滿足生產管理的需要,。
設計中與上部商場設計單位密切配合，地下空間的墻柱均需承受上部建筑的荷載,，因此投資高于同規模的太慈再生水廠,。
再生水廠操作層頂標高1061m，高于200年一遇洪水位1055.716m,。
十一,、太慈再生水廠
太慈再生水廠位于小車河和南明河交匯處地塊，現狀為廢棄的監獄,?？捎玫貕K面積11141m²（16.7畝）,。
太慈再生水廠可用地非常小， 在地下空間內沒有可用做辦公的場所,，必須將綜合樓設置在地面上,，由于規劃用地為綠地，在綜合樓外覆綠以滿足規劃用地性質的要求,。
再生水廠操作層頂標高1064.4m,，高于200年一遇洪水位1061.365m。
