��䓵���Y��ˇ��(y��u)���о�
ժҪ:���������t�VƷλ,���ߠt����,ͨ�^�͟��Yԇ��о��˰�䓵���Y�l����,���Y�ضȡ���̼��,�����Y�V�A��,��SiO2 ������MgO �����ȅ���(sh��)�����Y�Vճ�Y�����ȵ�Ӱ�,���ڴ˻��A���M���˟��Y����Cԇ�,���䓃�(y��u)������Y��ˇ����(sh��)�ṩ������(j��),��
�P�I�~:����Y,�D�ď���,��ˇ��(y��u)��
1 ��ǰ��
����Y�ܸ��Ɵ��Y�V��ұ������,�p�ٸߠtұ���^���Юa��������,�p��ܛ�ی�,��ߵ��䎧������,��������ڸߠt��кͽ��ͽ���[1 ] ,��ͬ�r,�p������߀���������Ӹߠt�ć�ú����һ���J���F�VʯTFe �������1 % ,�ߠt���Ƚ���2 % ,�a�����3 %,�����,����Y�ܽo��I(y��)������Ľ�(j��ng)��Ч��,��
�S������x�V���g�IJ����M��,�F���VƷλ��څ���,Ŀǰ�Ԯa���ƶ����F���V��SiO2 �����ѽ��͵�210 %��410 % ,�����Y�V�����a���ߠt���õ���Y�Vұ���ṩ�����|���A�������F�V���е�SiO2 �ǟ��Y�^���Юa�����Һ����ʹ����ճ�Y�Ļ��A,Ҳ�DZ��C���Y�V�����^�ߏ��ȵ�ǰ��,���Բ��õ��F�V�۟��Y�r,���Y�V�|���e�ǙCе���ȿ������@׃��[2 ] ,�����䌦�ڰ��ƶ����F�V�ہ��f,���ڸ���CaF2 ,��K2O��Na2O ,�ڟ��Y�^����CaF2 ������ CaO ��SiO2 ���ɘ���ʯ,�Ķ��p���γ��F���}����ЧCaO ��(sh��)��,ʹ�F���}���������@������; ��K2O ��Na2O ��Ҫ�ֲ��ڹ����}�����|��, �Dz����|�ķ�(w��n)����,�����ڲ����|���γ�,Ҳ�������F���}������,�����,�ډA��һ������r��,����F�V�����a�ğ��Y�V�F���}�����h������ͨ���Y�V[3 ] ,����Y�V�ď��Ȇ��}����ͻ��,�����,�҂�ͨ�^�͟��Yԇ��о��˰�䓵���Y�l����,���Y�ضȡ���̼��,�����Y�V�A��,��SiO2 ������MgO �����ȅ���(sh��)�����Y�Vճ�Y�����ȵ�Ӱ�,���ڴ˻��A���M���˟��Y����Cԇ�,���䓃�(y��u)������Y��ˇ����(sh��)�ṩ������(j��),��
2 ���͟��Yԇ�
ճ�Y��������ָ�F�V���ڟ��Y�^�������γ�Һ�������܇��V���M�й̽Y������,�����ڟ��Y�V����ճ�Y��ճ�Yδ�ۺ��F�V����γɵķǾ��|�V��,�京�F�V��ď���Ҫ����ճ�Y������,��ճ�Y�����폊�Ⱦͳɞ��Ƽs���Y�V���ȵ���Ҫ���ء��������l����ͬ����r��,ճ�Y�����폊�ȸ�,���Y�V����Ҳ��,���ʱ�����ճ�Y�����Ȟ�������о����P���Y���،����Y�V���ȵ�Ӱ�,��

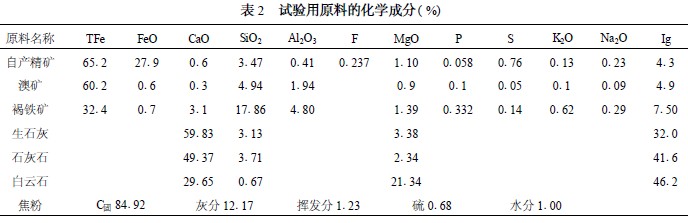

���Ȳ��üt���͟��Y�t[1 ]�͵���Y�ضȡ��A��,��SiO2 ����,��MgO ���������Yԇ��ճ�Y������(���Y���A����) ��Ӱ��M������������ˮƽ����ԇ�,ԇ�����Y�����ڱ�1 ��ԇ����õV�۞��䓟��Y����ԭ��,�����Ԯa���V�c�ĵV��Ȟ�85��15 ,���F�V�۞�߹�V,�����^��,��Ҫ����SiO2 �����{��(ji��),���Nԭ�ϵĻ��W�ɷ����ڱ�2 ,��ԇ�r,ͨ�^��׃��ͬ�V�۵���ȁ��{��ԇ�ӵ�SiO2 ����,����CaO,��MgO �Ȼ��W��ԇ���{��ԇ�ӵĉA�Ⱥ�MgO ����,��
|
����(j��)����ԇ�Y��(��1) ��֪,�O��Խ��, ��ճ�Y������Ӱ�Խ�����،���䓵���Y�Vճ�Y������Ӱ푵ď��������:���Y�ض� > �A��> MgO ����> SiO2 ����,������(j��)�O�������֪,A �l��(��SiO2 ) ���(y��u)��A1 (��1 �� Σ(1) / 12 ��451 ,ճ�Y���������ֵ) ,�������, ճ�Y�����ȵ��(y��u)���Y����(sh��)ˮƽ�� A1B2C1D4 ,��SiO2 ����4.0 % ,�A��2.5 ,���Y�ض�1 200 ��,MgO ����116 %,��
3 �����Y����Cԇ�
����(j��)����ԇ�Y��,�x���������д����Ե�ԇ��c�����Y����Cԇ�,ԇ̖�քe�� 1 # ,��2 # ,��3 # ������3 # ������ԇ�ճ�Y�����ȵ��(y��u)ˮƽ,����,���߉A��,����MgO ԇ��;1 # �� 2 # �քe������ԇ���ճ�Y��������ͺ�ƫ�͵� 7 # ��13 # ԇ��c,ԇ��ճ�Y�����ȵ���������3 # > 2 # > 1 # �����Y�ضȵĸߵ�����̼����ģ�M,�������Mһ���о���̼���ͻ����ˮ�ֵ�Ӱ�,��ÿ��ԇ��c����̼���������ˮ���M�������{��,��ÿ���c������,�@�������ğ��Y�V�Y��ָ��(sh��)���D�ď��ȡ��ڴ˻��A��,�Y�ό����Y�V�ӽM��,���Y�����V���^��������_����䓵���Y���(y��u)��ˇ�l��,��
3.1 �����Y��ԇ������ˇ����(sh��)
���Y��ԇ����õV���c�͟��Yԇ���ͬ,������ʯ�ҡ�ʯ��ʯ�Ͱ���ʯ���{��ԇ�ӵĉA���cMgO ����,ԇ�����ԭ�ϳɷ�Ҋ��2 ,�����ո�ԇ��c�ijɷ�Ҫ��,�Ȍ���õĸ��ϻ��,�ټ�ˮ����LͲ������,Ҫ�����3 mm ��С��ռ������(sh��)��70 %����,Ȼ��y�������ˮ��;����õĻ����С����Á200 mm �ğ��Y����,�����200 g ��̿�c��,�c��ؓ��5 kPa , ���Yؓ��10 kPa ,�����Y�U��ضȽ���200 �� �r���Y���,��ȡ�����Y�V��M�����顢�Y��,���z�y��Y��ָ��(sh��)���D�ď���,��
���Y��ԇ��ڰ�䓟��F�S������M��,����Y��ˇ����(sh��)Ҋ��3 ,��
![]() |
3.2 ��ԇ�Y��������
���Y��ԇ�Y�����ڱ�4 ���ɱ�4 ��֪:
![]() |
(1) ����1 # �� 3 # ԇ�, ��ԇ����x��̼ (3.6 %��4.2 %) ������,���Mԇ�ӵ��D�ď��Ⱦ��S��̼�������������(��Ҋ�D1) ,���@�f��, �����m��?sh��)���̼�������ӟ��YҺ����,����߰�䓵���Y�V���D�ď���������ġ�
(2) ����ԇ�����ճ�Y�������(y��u)��3 # ԇ������Y��ԇ���D�ď���Ҳ����õ�,��1 # ,�� 2 # ��3 # ԇ�ӵ��D�ď�����������3 # > 2 # > 1 # ,�c����ԇ�ճ�Y�����ȵ����������һ��, ��C������ԇ�Y�������_��,�ٴ��f��ճ�Y�������@һ���Y���A�����ܺܺõط�ӳ���H���Y�V���D�ď���,�����ȸ���ԇ�ӵķ��Vƽ��ϵ��(sh��),3 # ԇ�����,���ۻ������,��
(3) ��1 # �c2 # �ɂ���MgO ���Yԇ���M�Ќ���,����̼����ͬ����r��,�S�A�Ƚ��ͼ�SiO2 ��������,���Y�V(MgO ����≥2.8 %) ���D��ָ��(sh��)������ߡ�����ԭ��,��Ҫ��2 # ���Yԇ���е�MgO �V���̶����,ԇ���К����ۄ����p��,���V�����c�V������������,�V��M�ɜp��,�Y������,ʹ�ß��Yԇ�ӏ������,���ʶ�,��MgO �����^�ߕr,���m�����͉A��,����� SiO2 ����,�_��MgO �ĵV���͟��YҺ����(sh��)�������ӡ����˱��C����Y�V�����^�ߵď���, ���Y�V��MgO �������˺ܸ�,��
(4) ��ԇ����x��Ļ����ˮ�ַ�����,�Sˮ������,���Y�V�D��ָ��(sh��)�ʬF(xi��n)���ߵ�څ��,���ɴ��f��,�����m�˵Ļ����ˮ�������ڻ��������,�����Ɵ��Y�V���ȡ�
���D�ď����(y��u)��3 # ԇ��( R2.5 ,��MgO 1.60 %,��SiO2 4.0 %,����̼3.8 %) ���D�ď����^���2 # ԇ��(R1.6 ��MgO 2.8 %,��SiO2 5.2 %,����̼4.0 %) �M���˵V���������V��M�����ڱ� 5 ,���Y�V�@�Y��Ҋ�D2 �͈D3 ,��
![]() |
![]() ![]() |
3 # ԇ�Ӟ��(SiO24.0 %) ,���߉A��(2.5) ����MgO(1.60 %) ,������̼��(ƽ��3.8 %) ���Yԇ��; ��2 # ԇ�Ӟ�߹�( SiO25.2 %) ,���͉A�� (1.6) ����MgO(2.8 %) ,������̼��(ƽ��4.0 %) ���Yԇ��,���ߵğ��Y�l���γ��r������,���ĈD2 ���D3 ���Կ���,3 # ԇ�ӵ��@�Y���Դ��F�V���F���}���ɵ����g�����Y������,�ֲ���Ҋ���F�V�Ͳ��������ɵİߠ�Y��;2 # ԇ�ӵ��@�Y���t�Դ��F�V�Ͳ��������ɵİߠ�Y������,�ֲ���Ҋ���F�V���F���}���ɵ����g�Y��,�����Y����Ҋ,��3 # ԇ�ӵ��F���}�������_ 29 % ,��2 # ԇ�ӵ��F���}����ֻ��13 % ,�Ҳ�����ʹ��F�V�������^��,������ԭ��,2 # ԇ����MgO �����^��(��2.8 %) ,���Y�^����MgO ���M����F�V������,���з�(w��n)�����F�V���������,�����ڴ��F�V��������F�V,������F���}�����ɾ�����������;���,2 # ԇ�ӉA���^�� (��1.6) ,CaO �����^��,������F���}������,��SiO2 �����^��(��5.2 %) ,����������γɾ��д��M���á�����,�^�ߵ���̼��Ҳ�����M��������γ�,���������F���}������,���ɴ˿����J��,�߉A��,����MgO������̼���ǰ�䓵���Y�ı�Ҫ�l��,�����о����õ���Y����ѹ�ˇ�l����: SiO2 ����4.0 %,���A��2.5 �� MgO ����1.6 %,����̼��3.8 %,��
4 ���Y��Փ
1) �͟��Yԇ�����ճ�Y�����ȵ���������c���Y��ԇ������D�ď��ȵ����������һ��,�f��ճ�Y�������@һ���Y���A�����ܺܺõط�ӳ���H���Y�V���D�ď��ȡ���䓵���Y����ѹ�ˇ�l����:SiO2 ����4.0 %,���A��2.5 ,�� MgO ����1.6 %����̼��3.8 %,��
2) �����m�˵Ļ����ˮ��,�����ڸ��ƻ��������,��ߟ��Y�V�D�ď���;MgO �����^�ߕr,���m�����͉A��,�����SiO2 ����,�_��MgO �ĵV���͟��YҺ���������ӡ�
3) ���Y�^����MgO ���M����F�V������, ���з�(w��n)�����F�V����Y��������,�����ڴ��F�V��������F�V,������F���}�����ɾ�����������,�,������^�͵�MgO ����,�DZ��C����Y�V���ȵı�Ҫ�l����
4) �߉A��,������̼�Ǵ��M�F���}����,�����Ʋ�����a�������C����Y�V���ȵ��P�I,����䓟��Y�VSiO2 �������͵�4.0 %�r,���Y�V�A�ȑ��S����2.5 ����,��
�����īI
[ 1 ] �������,κ����,����1 ��䓵���Y�V���Ƚ���[J ]1 ��䓿Ƽ�,2006 ,32 (S1) :5 - 71
[ 2 ] ��߅��ɏ1 ����Y��������ʩ���о�[D]1 ��ɽ:�ӱ������WԺ,20041
[ 3 ] ���_��Ƽ,�O����,�w�Gϼ��1 ��䓳����F�V�۟��Y���A����[J ]1 �^�̹��̌W��,2008 ,8 (1) :198 - 2041

ʹ����“��һ��”��������“���v�h(hu��n)���W(w��ng)”
