TiO2 �������ͬ�r(sh��)Ó��Ó��
ժҪ������TiO2 ����C(j��)��, ����µğ���ͬ�r(sh��)Ó��Ó������. ���c(di��n)�о���TiO2 ��������Ƃ�, �������(y��ng)�����O(sh��)Ӌ(j��), ����ͬ�r(sh��)Ó��Ó����Ӱ������Լ�TiO2 �����SO2 ��NO Ó���C(j��)����
�P(gu��n)�I�~��TiO2,���,����,ͬ�r(sh��)Ó��Ó��,����(y��ng)�C(j��)��
���˱��o(h��)���h(hu��n)��, ��ʽʯ��ʯ-ʯ�෨,������ѭ�h(hu��n)��������,����ˮÓ��ȼ��g(sh��)���Á�Ó��ȼú�����е�SO2, �ԝ�ʽʯ��ʯ-ʯ�෨����. ����NOx ��Ó��, һ�������Ó���b�ú�����bһ��Ó���b�����x���Դ�߀ԭ(SCR)���x���ԷǴ�߀ԭ(Selective Non-Catalytic Reduction)�ķ�ʽ, ���x���Դ�߀ԭ(Selective Catalytic Reduction)����, �Ķ���(sh��)�F(xi��n)(li��n)��Ó��Ó��(Combined Desulfurization and Denitrification), �@�Ƿּ�������ʽ, ���Hռ����e��, ����Ͷ�Y���\(y��n)���M(f��i)�ø�, �y�Դ���eʹ��. ���˽��͟���������M(f��i)��, �����_�l(f��)ͬ�r(sh��)Ó��Ó�� (Simultaneous Desulfurization and Denitrification)���¼��g(sh��)���O(sh��)��.
TiO2 ����õĹ����, �����õĻ��W(xu��)���|(zh��),���߷�(w��n)���Ժ͵��M(f��i)�õ����c(di��n). �����, �����併��Uˮ�͚��w��Ⱦ����о��ܵ��ˏV���P(gu��n)ע, �ڻ��A(ch��)�о��͑�(y��ng)���о�����ȡ��������ijɹ�[1~3]. �������f�����ijɹ���(y��ng)��������TiO2 �����(sh��)�F(xi��n)��ijЩ�y���ｵ����Ⱦ����ȫ�V��[1], �@ʾ�������õđ�(y��ng)��ǰ��, �����l(f��)չ�錍(sh��)�õĹ��I(y��)���h(hu��n)���������g(sh��)[4]. Ȼ��, ���P(gu��n)����TiO2 ���Ó�������ж�������͵���������о��^��, �mȻIbusuki ��Takeuchi[5]�����w�е��������Ó�����^�о�, ���H���ڵ͝�ȷ���(10−6 g/m3). Ŀǰ, ���P(gu��n)���ڴ�ԭ���ğ���ͬ�r(sh��)Ó��Ó�����о�߀δҊ��(b��o)��.
�����Ƃ���ؓ(f��)�d��TiO2 �����, �������O(sh��)Ӌ(j��)�ķ���(y��ng)����, ����ģ�M����, �M(j��n)���˸ߝ�ȵ�SO2 ��NO ͬ�r(sh��)Ó����(sh��)�(y��n)�о�, ������SO2 ��NO ���Ó����Ӱ�����, �_������џ���ͬ�r(sh��)Ó��Ó����ˇ�l��, ����(j��)�a(ch��n)������Y(ji��)��, ����˻���TiO2 �����SO2 ��NOÓ������(y��ng)�C(j��)��, �鹤�I(y��)����(y��ng)���ṩ����Փ�ͼ��g(sh��)���A(ch��).
1 ��(sh��)�(y��n)����
1.1 TiO2 ��Ĥ�ij��e�c�Ƃ�
����(j��ng)�^ȥ�x��ˮ���}����Һ�͟oˮ�Ҵ�ϴ���^�ļ��Ȟ�99.9%,���ΠҎ(gu��)�t�����ɫʯӢɰ, ƽ���500 mL �ğ�����, ����250 mL �����Ƶġ�Ħ���Ȟ�1:3 �ķ�����@-��������Һ, ��ȫ���]ʯӢɰ; �������w�ϱ�����, �ں��ˮԡ����40��ėl����, ��س��e45 h[6], Ȼ����ˮϴ��Ƀ�, ��Ȼ���ɺ�, �����R���t�Џ��Ҝ��_ʼ, ��10��/min �������ٶ����� 450��, ������0.5 h. �Ƶ�ؓ(f��)�d�ʹ���.
��(sh��)�(y��n)���÷�����@((NH4)2TiF6)�黯�W(xu��)��(C.P.), ����(H3BO3)�͟oˮ�Ҵ��������(A.R.), ʯӢɰ��������^�ʴ���90%, ������4~6 mm. ���w�����b�Þ����ƵIJ������ݷ���(y��ng)��.
1.2 ��(sh��)�(y��n)�b��

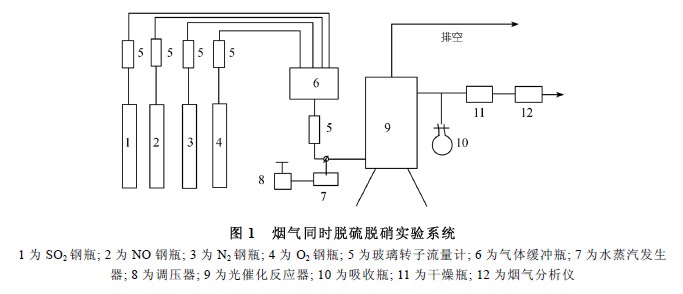

�����O(sh��)Ӌ(j��)�Č�(sh��)�(y��n)ϵ�y(t��ng)Ҋ�D1. �D1 ��9 ��ؓ(f��)�d�������(y��ng)��, ��ϵ�y(t��ng)�ĺ����b��. ���ɭh(hu��n)�β��P������w, �ڷ���(y��ng)�����������һ�����, �����ⲿ��һ��(g��)ʯӢ��, ʯӢ�ܵ������_(d��)90%����. ʯӢ�ܵ���ڵ�����(y��ng)���ă�(n��i)��֮�g�ľ��x��20 mm. ���Ƶõ�ؓ(f��)�d�ʹ�����������g.
��(sh��)�(y��n)�������������ʞ�40 W, �����L��253.7 nm, ������������˾(Atlantic Ultraviolet) ���a(ch��n).
 |
��D1 ��ʾ, ��SO2, NO, N2 ��O2 ���w(1, 2, 3, 4)ͨ�^����Ӌ(j��)(5)�{(di��o)��(ji��), ����ͬ����������w���_ƿ(6)���, �õ���ͬ����M�ֵ�ģ�M����. ��ˮ����l(f��)����(7)�a(ch��n)��ˮ����, ͨ�^�{(di��o)��(ji��)�䇊��r(sh��)�g�����Ɵ�����. ģ�M����ͨ�^������Ӌ(j��)(5)�M(j��n)��������(y��ng)��(9), ��(sh��)�(y��n)ǰ�y�� SO2 ��NO ��ڝ��. �_�������, �_ʼ��(sh��)�(y��n). ����(y��ng)��ğ��⽛(j��ng)����ƿ(10)����, ��(j��ng)����ƿ(11) �����, �ß�������x(12)�B�m(x��)�y��SO2 ��NO ���, ͨ�^Ó��ǰ��SO2 ��NO ��Ȳ�ֵ, Ӌ(j��)��Ó��Ч��.
1.3 �����(xi��ng)Ŀ�c����
SO2 ��NO ����: MRU95/3 CD ��������x, ��; ����(y��ng)ǰ������^(q��)����: ������ò������KYKY2800B �͒�����R(SEM, �Ї��ƌW(xu��)Ժ�ƃx���ɷݹ�˾); ����ɷַ���: ���� SEM ���õ�Vantage DIS ��X-�侀���V�x(EDS, ����Thermo NORAN ��˾).
�����о�����TiO2 �����ͬ�r(sh��)Ó��Ó���C(j��)��, ��Ó���a(ch��n)���M(j��n)���˻��W(xu��)����, ������������: SO4 2-��SO3 2-�������t���^��ȷ��y��[7]; NO2-��N-(1-����)-�Ҷ����ֹ��ȷ��y��[8], ����NO3- , �����\��߀ԭ������߀ԭ��NO2- , ���÷ֹ��ȷ��y��.
2 �Y(ji��)Փ
1) ����Һ����e���Ƃ���ؓ(f��)�d��TiO2 �����, SEM ��EDS ��������, Si ��Ti �����������ӽ�, �f��ʯӢɰ�������^�õ�ؓ(f��)�d��TiO2 ��Ĥ. ؓ(f��)�d��TiO2 ����������, �ֲ��^����, ��С��500~1 μm ֮�g, �ֲ��������ۼ�, �w���Ɏ�ʮ��(g��)�{��С�w���ۼ�����, ��Ĥ�Y(ji��)��(g��u)�^����.
2) �����Ƃ��ؓ(f��)�d��TiO2 �����, �������O(sh��)Ӌ(j��)�Č�(sh��)�(y��n)ϵ�y(t��ng)���M(j��n)���˟���ͬ�r(sh��)Ó��Ó����(sh��)�(y��n). �Y(ji��)������, ���⺬����,��ˮ���⇊��r(sh��)�g������r(sh��)�g����Ӱ�Ó��Ó��Ч�ʵ���ҪӰ�����; �_������ь�(sh��)�(y��n)��: ģ�M���⺬������10%, ˮ���⇊��r(sh��)�g��15 min, ģ�M����������0.064 m3/h, ����r(sh��)�g��100 min. ����їl����, Ó��Ч�ʺ�Ó��Ч�ʷքe�_(d��)����98%�� 67%.
3) 5 ��ƽ��ͬ�r(sh��)Ó��SO2 ��NO ��(sh��)�(y��n)�Y(ji��)������, Ó���Ó��Ч���^��, ��(sh��)��(j��)�جF(xi��n)�Ժ�, �鹤�I(y��)����(y��ng)���ṩ�˻��A(ch��)��(sh��)��(j��).
4) ����(j��)SEM��EDS ����, ���Y(ji��)��Ó���a(ch��n)��Ļ��W(xu��)�����Y(ji��)��, TiO2 �������ͬ�r(sh��)Ó��Ó���C(j��)�����Ɣ���: �^��NO ������������NO3 ��NO2, ����SO2 ��������SO3, �@Щ�����a(ch��n)���SO2 ������Һ����, �γ���SO4 2-, SO3 2- , NO3-��NO2- .
ʹ����“��һ��”��������“���v�h(hu��n)���W(w��ng)”
