反硝化濾池用于上海市城鎮污水處理廠提標改造工程實例！
摘 要：在上海市水污染防治行動中,，城鎮污水處理廠出水水質要求達到《城鎮污水處理廠污染物排放標準》( GB 18918—2002) 一級 A 標準，技術重點是實現總氮指標的控制,。某城鎮污水處理廠在提標改造工程中,，深度處理采用反硝化濾池，總設計規模為 24 × 104 m³ /d,，其中設備結合實際運行情況按 18 × 104 m³ /d 規模配置,。運行結果表明，系統對硝態氮,、總氮具有非常穩定的去除效果,，出水總氮穩定在 10 mg /L 以下; 濾池微生物群落特征和溶解氧變化，可以作為考察濾池運行狀態的必要輔助,。經估算,，該工程新增的直接運行費用為 0． 012 元/m³。
關鍵詞：反硝化濾池; 提標改造; 總氮; 微生物特征; 溶解氧
為持續改善區域水環境質量,，上海市于 2016 年—2017 年實施了 30 余座城鎮污水處理廠提標改造和新建,、擴建工程，執行《城鎮污水處理廠污染物排放標準》( GB 18918—2002) 一級 A 標準，其重點在于氮,、磷等污染物的深度處理,。近年來，作為深度處理生物脫氮的重要工藝———反硝化濾池已在國內得到廣泛應用,。夏文輝等,、嚴國奇等介紹了反硝化濾池在大型污水廠的設計、調試與運行情況,，系統脫氮效果穩定,。周曉黎等依托實驗室反硝化生物濾池，研究了生物膜胞外聚合物( EPS) 的空間分布特征,，發現沿水流方向 EPS 含量呈先升高后降低的變化趨勢,，在濾料層中間段最高。但受多種條件影響,，其實際處理效果報道不多,，且較少結合微生物特征來判斷運行狀態。以某城鎮污水處理廠工程為依托,，探討了反硝化濾池的調試運行情況,，并提出設備選擇的建議，旨在為該工藝的推廣應用積累實際工程經驗,，為污水廠的運行管理提供參考,。
1 工程概況
上海市某城鎮污水處理廠于 2017 年初開始實施提標改造工程，改造后主體工藝流程為“粗/細格柵—曝氣沉砂池—初沉池—改良型 Bardenpho—二沉池—磁混凝沉淀池—反硝化濾池—消毒池”,，其中深度處理段“磁混凝沉淀池—反硝化濾池”為新增單體,。反硝化濾池集生物脫氮和過濾為一體，結合傳統過濾和反硝化作用,，同時去除懸浮物和總氮,。土建按遠期 24 × 104 m³ /d 設計，共 14 格,。近期運行按 18 × 104 m³ /d,，投產 10 格。濾池設計進,、出水水質見表 1( 其中,，設計最低水溫為 12 ℃，出水指標優于一級 A 標準) ,。
2 主要構（建）筑物及設備配置
①反硝化濾池
磁混凝沉淀池出水總渠分兩路管道進入反硝化濾池,，濾池為東西兩側布置，每側布置混合池,，設置1 臺混合攪拌機,，功率為 5． 5 kW,，用于快速混合碳源。濾池共 14 格,，單 格 尺 寸 ( L × B × H ) 為 22． 75 m × 4． 88 m × 5．85 m,。池底安裝高密度聚乙烯濾磚，作為配水布氣系統,，收集濾液至池底中央的集水槽; 反沖洗過程中,，均勻分布反沖洗氣流和水流; 同時作為濾料層的承載結構。由下至上布置承托層和石英砂層,，規格依次為 5 層礫石( 19 mm × 13 mm,、13 mm × 6 mm、6 mm × 3 mm,、13 mm × 6 mm,、 19 mm × 13 mm) ，以及石英砂層,。石英砂粒徑為1． 70 ～ 3． 35 mm,，均勻系數為 1． 35，濾層高度為 2 m,，球形度 ＞ 0． 8,，莫氏硬度為 7。
② 反沖洗清水池
尺寸( L × B × H) 為 21． 0 m × 9． 0 m × 4． 3 m( 有效水深為 3． 3 m) ,，與清水渠連通,。設反沖洗水泵( 潛水泵 3 臺，2 用 1 備) ,，流量為 839 m3 /h,，揚程為98 kPa，功率為 35 kW,。
③ 廢水池
尺寸( L × B × H) 為 19． 7 m × 9． 0 m × 6． 1 m( 有效水深為 5． 1 m) ,，與清水渠連通。設置廢水泵( 潛水泵 2 臺,，1 用 1 備) ，流量為 296 m³ /h,，揚程為 81 kPa,，功率為 10 kW。設潛水攪拌機 2 臺,，功率為 4 kW,。
④ 鼓風機房
尺寸( L × B × H) 為 22． 0 m × 9． 3 m × 8． 2 m，與濾池合建,。設反沖洗鼓風機 3 臺( 2 用 1 備) ,，風量為 5 074 m³ /h,，風壓為 0． 07 MPa，功率為 160 kW,。
設空壓機 2 套,，風量為 0． 84 m3 /min，風壓為 0． 7 MPa,，功率為 5． 5 kW,，配套冷干機、儲氣罐等,。
⑤ 碳源投加系統
新建儲液池,，設投加泵 2 臺，互為備用,，流量為1 500 L /h,，壓力為 0． 3 MPa，功率為 0． 75 kW,，分別投加至東西兩側碳源混合池,。
⑥ 控制系統
每格濾池設置 5 個氣動蝶閥/閘門，分別為進水閘門,、出水調節蝶閥,、反沖洗進水蝶閥、反沖洗空氣蝶閥,、廢水蝶閥,。反沖洗水泵出口總管設置 1 個調節蝶閥，反沖洗鼓風機出口總管設置 1 個電動放空閥,。系統內主要儀表包括: 進水流量計,、反沖洗水流量計、超聲波液位計,、進出水硝酸鹽分析儀,、進水溶氧儀，以及配套所需的壓力開關和液位開關等,。濾池配套 1 個主控柜,，防護等級 IP55，含 PLC 及人機界面,，用于控制濾池運行,，包括反沖洗鼓風機、反沖洗水泵,、廢水泵及所有自動控制閥門和儀表,。
3 運行效果及分析
3.1 調試啟動
該工程于 2017 年 12 月建設完工，12 月底正式進入調試運行階段,。初期進水量為 12 × 104 m³ /d,， 以 8 格運行,。調試階段正值冬季，啟動初期水溫為10 ～ 12 ℃,，進水 DO 為 8． 5 ～ 9． 7 mg /L,，SS 較低，為 3 ～ 14 mg /L,，COD 為 15． 2 ～ 44． 2 mg /L,，平均值為24． 6 mg /L。啟動方案有兩種: ①采用污泥接種,，降低濾池的液位至砂面上 300 ～ 500 mm,，連接污泥泵和軟管后，開啟污泥泵,，首批投泥; 將二沉池污泥分別投加到每格濾池作為接種污泥,，并通過曝氣使污泥均勻分布。②當水質濃度較低或外部因素受限時,，采用自然培養掛膜的方式,，依靠前端二沉池出水SS 所攜帶的微生物完成污泥培養及積累，在啟動的前 2 ～ 3 天,，系統可超越磁混凝沉淀池運行或者暫?；炷铀帯７桨涪俳臃N生化污泥,，在缺氧環境下可能出現釋磷現象,，存在磷超標的風險。因此,，該工程采用自然培養的方式掛膜,，依靠前段出水 SS 所攜帶的微生物完成污泥培養及積累，培養反硝化細菌,。
根據水量和進水中硝酸鹽濃度,，計算醋酸鈉投加量( Q) 。啟動時,，先按 25% Q 投加碳源( 20% 的醋酸鈉) ,。由于濾池初期無反硝化效果，在這個階段出水 COD 會有所上升,，但因少量投加醋酸鈉,， COD 濃度上升不明顯，不致引起出水有機物超標,。每天早晨 8 點取樣，根據出水硝酸鹽濃度逐步提高碳源投加量,。在冬季建議投加比例分別按 45% ,、 65% ,、85% 和 100% ，略微過量供給,，以促使反硝化細菌盡快占據主導地位,。
3.2 微生物特征
生物培養馴化 過 程 中 采 用 雙 目 生 物 顯 微 鏡( XSP － 4C) 鏡檢。在反沖洗過程中,，氣水沖洗約 10 min( 2 /3 進程) 時取反沖洗廢水鏡檢,。培養初期( 第 1 周內) 污泥鏡檢圖片見圖 1。鏡檢發現菌膠團,、微生物種類和數量較少,，只能看到少量扭頭蟲、楯纖蟲,，偶爾發現 1 ～ 2 只線蟲,。
2 周后，出水硝酸鹽濃度呈降低趨勢,，在碳源供給穩定的情況下,，一旦反硝化效果產生，脫氮效果增長明顯,，2 ～ 3 d 內趨于穩定,。培養后期的污泥鏡檢結果見圖 2。
由圖 2 可以觀察到,，隨著調試的進行,，首先是絲狀菌大量出現，再逐漸出現原生動物和后生動物,，如累枝蟲,、鐘蟲、輪蟲,、線蟲等,，微生物種類豐富，對照硝酸鹽的去除效果,，說明系統已具備反硝化功能,。后期運行期間也發現，當系統受到外界沖擊時,，微生物種群特征變化,，菌種種類和數量減少，特別是絲狀菌明顯減少,。這種情況也與劉凱等的研究報道一致,。絲狀菌作為反硝化作用的指示生物之一，既有助于其他菌落圍繞其生長,，也能依靠菌絲體的交織作用增加膜塊的機械強度,。因不同的污水處理廠水源水質的差異,，主要微生物種類也存在較大差異，應按照全廠構筑物的流向進行觀察,，尋找優勢種群的生態演替規律,，指示系統運行的狀態和判斷處理效果。
3.3 溶解氧的變化
采用 HACH HQ40d 溶解氧分析儀,，浸入式檢測濾池內 DO 的變化情況,，分別測定 2#、10#濾池進水渠內,、濾池內( 高低液位及砂面) ,、清水池內幾處，其中高液位為液面淹沒進水堰堰口( 距濾料頂 1． 75 m) ,，低液位為經出水調節閥調節后的最低液位( 距濾料頂 1． 55 m) ,，調試初期高低液位波動為 ± 0． 1 m。1 月—2 月水溫維持在 11 ～ 13 ℃,，2#,、10#濾池DO 濃度相近，進水渠內,、濾池內高低液位的 DO 變化范圍依次為 8． 47 ～ 9． 31,、8． 49 ～ 9． 63、8． 46 ～ 9． 48 mg /L,，且高低液位的 DO 無明顯變化,。許多研究認 為，應控制恒液位避免跌水而產生二次充氧,。而上述數據與現有研究結果不同,，分析因進水 DO 接近飽和，此階段跌水對 DO 影響較小,。

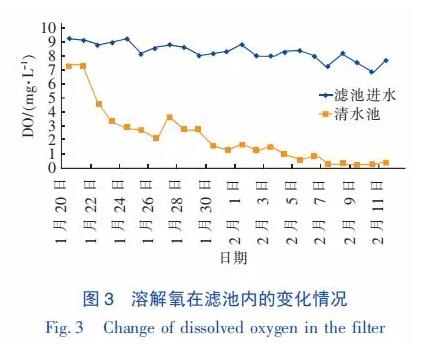

圖 3 為濾池內 DO 的變化情況,。通過對比發現啟動初期清水池 DO 略降低，約為 6 ～ 8 mg /L,，此時進,、出水 NO －3 － N 無明顯變化; 隨著清水池 DO 逐漸降至 3 mg /L 以下，進,、出水 NO －3 － N 呈下降趨勢;當清水池 DO ＜ 1 mg /L 時,，系統對 NO －3 － N 的去除趨于穩定。按設計規范,，活性污泥法缺氧反硝化要求 DO ＜ 0． 5 mg /L,，而在實際反應中，由于污泥顆粒尺寸較大，沿粒徑方向存在 DO 濃度梯度,，故反硝化對 DO 的要求顯著降低,。但當同時存在分子態氧和硝酸鹽時,，氧會與硝酸鹽競爭電子供體,，DO 會優先消耗掉碳源有機物，造成無效的藥耗,，且不利于反硝化菌的優勢生長,，并且可能使反硝化反應集中在填料區后段，從而造成反硝化濾池空間利用不足,，影響脫氮效率,。
3.4 系統運行效果

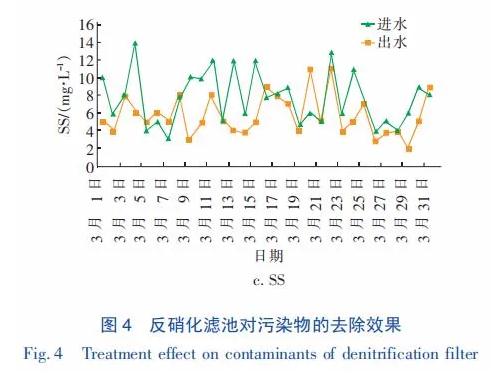

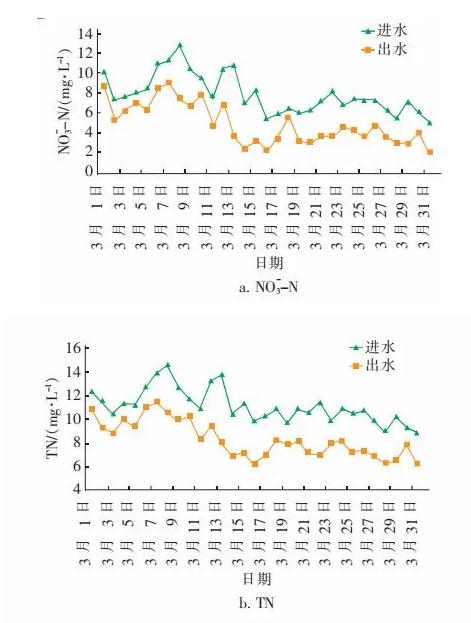

經連續運行，系統整體,、各子系統和設備運行正常,，穩定可靠。主要監測項目有進,、出水的 COD,、SS、 TP,、TN,、NH3 － N、NO－3 － N,、NO－2 － N 等,，出水水質穩定達到且優于一級 A 標準。2018 年 3 月主要水質指標變化如圖 4 所示,。
由圖 4 可見,，系統對 NO－3 － N、 TN 具有非常穩定的去除效果,，出水 TN 穩定在 ＜ 10 mg /L,。
穩定運行后，初期水量為 12 × 104 m³ /d,，以 8 格運行; 反沖洗頻率每 48 h 一格; 驅氮頻率為每 3 ～ 4 h 一次; 碳源采用 20% 的乙酸鈉溶液,，自動投加，投加比率為 6 ～ 11; 碳源前饋計算依據為( 進水硝態氮－ 目標硝態氮) × 投加比率/碳源濃度 × 進水流量/密度; 碳源后饋計算依據為比較出水硝態氮和目標硝態氮,，系統自動調整投加比率,。
3.5 技術經濟分析
該工程投資為 2 012 萬元，主要直接運行費用包括電費,、藥劑費,、人工費。其中，系統裝機容量為668 kW,，電耗為 0． 006 2 kW·h /m³,，電價按 0． 76 元/( kW·h) 計，則電費為 0． 004 7 元/m³,。藥劑主要為 20% 的乙酸鈉溶液,，用量平均為 0． 58 t /d，單價按 1 500 元/t 計,，藥劑費為 0． 00 73 元/m³,。運行管理依托廠內現有定員，故人工費未單獨計算,。該工程新增的直接運行費用為 0． 012 元/m³,。
4 技術難點分析
① 濾池單格面積大，安裝精度要求高,。濾池單格面積與池型,、生產規模、操作運行方式等有關,，也與濾后水匯集和沖洗水分配的均勻性有較大關系,。從運行經濟性和反沖洗均勻性方面考慮，單格濾池面積一般不宜大于 100 ㎡,。從土建,、設備等方面綜合考慮，該工程單格面積為 111． 02 m2,，尺寸為22． 75 m( 長) × 4． 88 m( 寬) ,。為了保證布水布氣的均勻性，安裝精度要求高,，空氣支管管頂位于濾磚 2個配氣孔之間,，空氣主管安裝偏差在 ± 3 mm 范圍內，單條濾磚長度方向水平度偏差為 ± 3 mm,，整格濾磚水平度偏差不超過 ± 6 mm,。
② 下向流的濾池由于進水渠起始端和末端水位的差異，以及受土建施工精度影響,，常存在內部配水不均勻的問題,，容易導致局部水質穿透。采用兩側對稱布置,，因廠區占地受限,，從前序單元的出水總渠由兩路管道分別向兩側進水，更增加了進水分配的難度,。單格濾池進水槽設置可調整高度的堰板,，槽縱向堰頂水平偏差為 ± 1 mm，池與池之間堰頂豎向偏差為 ± 2 mm，進水后再根據所有濾池的進水速度微調,，以保證進水流量均衡,。在實際運行過程中，由于進水水量的波動,，特別是在小流量時,，單格流量不能完全均勻，因此考慮后期在每格濾池進水閘門之后增設一道堰板,，作為一級布水堰板,，在進水渠道內進一步削弱水流的動能，促使水流分布更為均勻,。
③ 反硝化最合適的溫度為 20 ～ 40 ℃，低溫會降低反硝化細菌的繁殖速率和代謝速率,，溫度 ＜ 15 ℃反硝化速率明顯降低,，在 5 ℃ 以下時反硝化速率極低，不到 30 ℃ 條件下的 1 /7［4,，10］,。該工程的系統調試啟動期正好在冬季，進水水溫較低( 10 ～ 12 ℃ ) ,，處于反硝化細菌生長溫度的低限,，成為影響微生物培養周期的主要問題。調試階段濾池實際進水負荷較低,，選用自然培養的方式,，啟動周期相對較長，在前 2 周內基本上未出現明顯的反硝化效果,，2周后反硝化效果逐漸明顯并穩定,。

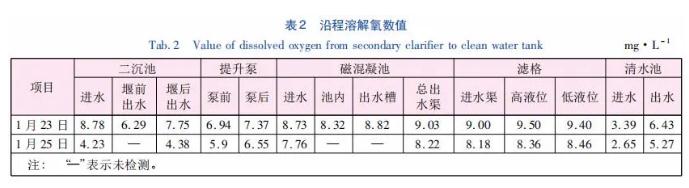

④ 由于進水溶解氧過高，會增加碳源的用量,。在調試期間,，追蹤了從二沉池到清水池的溶解氧濃度變化情況( 見表 2) 。
由表 2 可知,，受前端生化池的影響,，二沉池出水DO 已高于 4 mg /L，且波動較大,，經過提升泵提升后DO 達到 6 ～ 8 mg /L,，再經后續單元逐級升高，造成濾池進水 DO 居高不下,。在后期將考慮優化前端工藝,，控制溶解氧的升高。建議設計階段在全廠系統內考慮溶解氧的變化，而不僅從濾池單元考慮,。
為了降低水頭跌落對充氧的影響,，在反硝化濾池中普遍采用恒液位的運行模式，而控制恒液位要求液位和出水調節閥開度之間實時響應,，這對液位計的精度和靈敏度,，以及閥門動作速度和閥板動作次數都提出了更高要求，需要在運行成本和設備壽命之間綜合考慮,。
5 結論
① 上海某城鎮污水處理廠提標改造工程采用反硝化濾池,，脫氮效果顯著，直接運行費用 為0． 012 元/m³,，能穩定實現出水總氮指標達到并優于一級 A 標準,。
② 在冬季低溫條件下采用自然培養污泥的方式調試，約 2 周后反硝化效果逐漸顯現并在 2 ～ 3 d內趨于穩定,。微生物特征變化明顯,，直接反映系統運行狀態，建議作為日常運行必要的檢測項目,。
③ 觀察濾池進,、出水 DO 變化，有助于了解反硝化的運行環境,。通過優化控制全廠系統內 DO,，從而降低濾池進水 DO，對反硝化的經濟運行具有重要意義,。
④ 在長期運行過程中,，需要運營人員積累運行數據，分析濾池的運行狀態,，在保證系統出水各項水質指標的前提下,，對反洗周期、碳源投加量等重要運行參數進行調整,，摸索系統在不同工況,、不同季節下的最佳運行參數，進一步降低處理能耗,。
