脈沖噴吹袋式除塵器
更新時間：2008-06-25 16:35
來源：
作者:
閱讀：8636
圖1是脈沖噴吹袋式除塵器的工作示意圖,。含塵空氣通過濾袋時，粉塵阻留在濾袋外表面,，凈化后的氣體經文丘里管從上部排出,。每排濾袋上方設一根噴吹管，噴吹管上設有與每個濾袋相對應的噴嘴,，噴吹管前端裝設脈沖閥,，通過程序控制機構控制脈沖閥的啟閉。脈沖閥開啟時,，壓縮空氣從噴嘴高速噴出,。帶著比自身體積大5～7倍的誘導空氣一起經文丘里管進入濾袋。濾袋急劇膨脹引起沖擊振動,，使附在濾袋外的粉塵脫落,。
壓縮空氣的噴吹壓力為500—600kPa，脈沖周期（噴吹的時間間隔）為60s左右,，脈沖寬度（噴吹一次的時間）為0.1—0.2秒,。采用脈沖袋式除塵器必須要有壓縮空氣源，因此使用上有一定局限性,。目前常用的脈沖控制儀有無觸點脈沖控制儀（采用晶體管邏輯電路和可控硅無觸點開關組成）,、氣動脈沖控制儀和機械脈沖控制儀三種。這種清灰方式清灰強度高,，清灰效果好,。由于清灰時間短，除塵器可以不間斷連續工作。
壓縮空氣的噴吹壓力是一個重要的運行參數,，在早期噴吹壓力為（5～6）×105Pa,。經研究改進，目前已將噴吹壓力降至（2～3）×105Pa,，仍可達到良好的清灰效果,。它的過濾風速，可達2～4m/min,。阻力采用定時控制或定壓差控制,，一般為1000～1500Pa。
脈沖袋式除塵器已有多種形式,，如采用壞噴文氏管的環隙式,，噴吹氣流與含塵氣流方向一致的順噴式，在濾袋上,、下同時噴吹的對噴式和脈沖扁袋除塵器等,。
 |

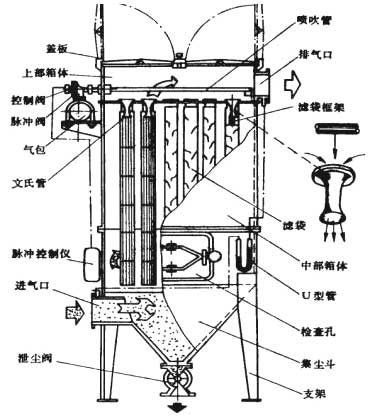

圖1 脈沖噴吹袋式除塵器
